進口浮球疏水閥系統

疏水閥是一種閥門，也稱疏水器，排水閥，其基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳氣體盡快排出；同時最大限度地自動防止蒸汽的泄漏。疏水閥根據原理作用的不同，可分為以下三種類型：機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型、依靠液體溫度的變化而動作；熱動力型、依靠液體的熱動力學性質的變化而動作，一個蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。

該文中就機械型浮球式疏水閥系統介紹：當蒸汽冷凝時會形成冷凝水，為了確保系統的最大傳熱效率，冷凝水必須從系統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱面上形成層，同樣也必須從系統中排除。疏水閥是一種能夠自動將冷凝水、空氣和不凝性氣體排出蒸汽系統并能阻止蒸汽排出的裝置。

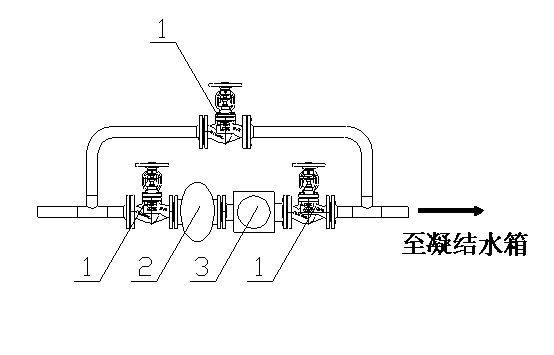

1、雙波紋管截止閥；2、浮球疏水閥；3、雙窗觀視鏡

工作原理：

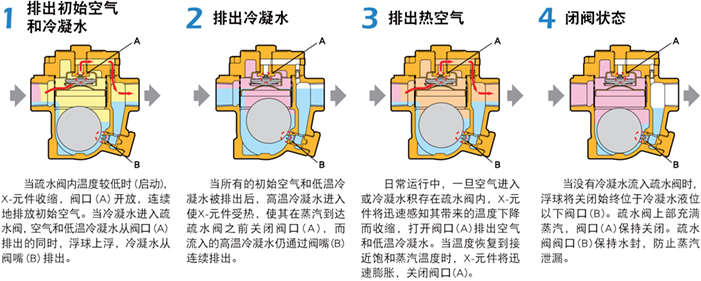

浮球疏水閥是感應冷凝水和蒸汽之間密度的不同，利用浮球來操作疏水閥的開關。

優點：

1．在飽和溫度下連續排放冷凝水，排量大。

2．能適應高低負荷的變化，不受壓力變化影響。

3．排氣性能良好。

缺點：

1．  浮球易被水錘打扁，使疏水閥無法工作。

2．  當大量熱空氣進入時會形成氣堵。

3．  在暴露狀態下易結冰需要加保溫。

注意事項：

1．如果管道中的污垢及鐵銹等雜物進入疏水閥內部，疏水閥的排水孔和運動部件很容易被堵塞或卡死。所以應在疏水閥上游安裝過濾器。

2．即使有過濾器的保護，疏水閥仍會因為各種原因而損壞。如果疏水閥損壞時處于開啟狀態，高價產生的蒸汽就會被大量浪費。所以需要在疏水閥上游安裝觀視鏡，或者安裝疏水閥檢測裝置來確定疏水閥是否正常工作。

3．回收系統中如有背壓必須在疏水閥下游安裝止回閥。當進口壓力減低或蒸汽關閉時，止回閥可以防止冷凝水倒流。

4．在疏水閥前后安裝截止閥，便于疏水閥維修。法蘭連接的截止閥方便拆裝。

5．如安裝旁通時旁通應高于或水平于疏水閥。不應在疏水閥下方安裝旁通，這樣會使旁通中積水。

6．安裝浮球疏水閥時需保留一定的維修空間。

WODE疏水閥特點：

傳統的正壓密封設計導致浮球需要很輕才能浮起拉動密封件上升，使得浮球壁非常薄，不耐水錘。WODE產品的倒拉密封設計不僅可以集成止回閥還使得浮球可以做得很厚重，抗水錘能力增強，球體抗水錘可達180公斤。另外水錘形成時閥體內局部壓力增高，倒拉設計的閥塞被高壓推動而開啟，從而自動泄壓保護了疏水閥的控制元件。

由于系統中的空氣不可能在啟動時完全排除，而熱空氣殘留在系統中不僅將降低換熱效率增加熱阻，還有可能形成氣阻使疏水閥不能疏水。WODE產品在冷凝水進入疏水閥時浮球元件工作排除冷凝水，此時閥孔中壓力低于閥體中壓力，熱空氣（在閥體上方）通過虹吸管被抽走排除掉，從而避免了熱空氣給系統帶來的種種危害。

同時WODE浮球疏水閥采用了三合一（過濾、疏水、止回）的快速拆裝設計，減小了安裝空間和初投資。為了施工方便，WODE浮球疏水閥的設計使得現場變更安裝方向成為可能。疏水閥閥罩的4個固定螺栓是正方形布局，可以方便地根據需要變換閥罩為水平或豎直方向。內置控制元件也可做同樣角度變換。這樣客戶可以方便地現場進行水平安裝和豎直安裝的轉換?？赏瑫r安裝WODE疏水閥檢測系統進行數字化集中控制。

選型參數：蒸汽壓力，冷凝水排量，疏水閥背壓。

應用場合：汽水換熱器，加熱設備，制程設備等。
