進口熱動力疏水閥系統

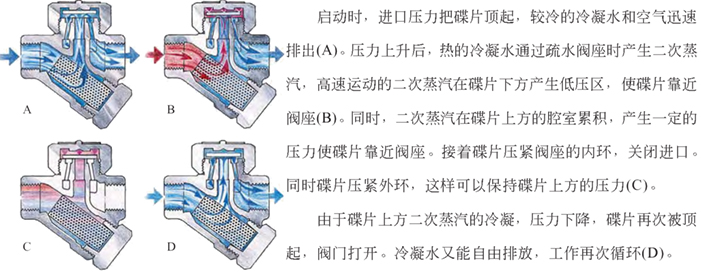

熱動力圓盤式疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。

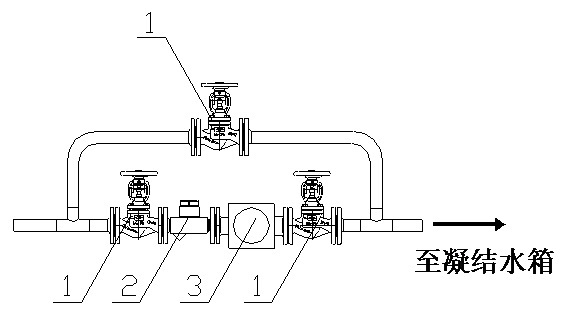

1、雙波紋管截止閥；2、熱動力疏水閥；3、雙窗觀視鏡

工作原理：

熱動力疏水閥是根據低速冷凝水和高速蒸汽之間的動壓差工作的。

優點：

結構簡單，安裝費用低。

操作壓力范圍大，不需因壓力變化而調整或更換閥尺寸。

抗腐蝕、振動、耐水錘和過熱。

缺點：

剛起機時容易發生空氣氣鎖現象。

工作壓力過低和背壓過高均使疏水閥無法工作。

低溫環境下會造成閥開關頻繁，降低壽命，必須加隔熱罩。

注意事項：

1、如果管道中的污垢及鐵銹等雜物進入疏水閥內部，疏水閥的排水孔和運動部件很容易被堵塞或卡死。所以應在疏水閥上游安裝過濾器。

2、即使有過濾器的保護，疏水閥仍會因為各種原因而損壞。如果疏水閥損壞時處于開啟狀態，高價產生的蒸汽就會被大量浪費。所以需要在疏水閥上或下游安裝觀視鏡，或者安裝疏水閥檢測裝置來確定疏水閥是否正常工作。

3、回收系統中如有背壓必須在疏水閥下游安裝止回閥。當進口壓力減低或蒸汽關閉時，止回閥可以防止冷凝水倒流。

4、在疏水閥前后安裝截止閥，便于疏水閥維修。法蘭連接的截止閥方便拆裝。

5、如安裝旁通時旁通應高于或水平于疏水閥。不應在疏水閥下方安裝旁通，這樣會使旁通中積水。

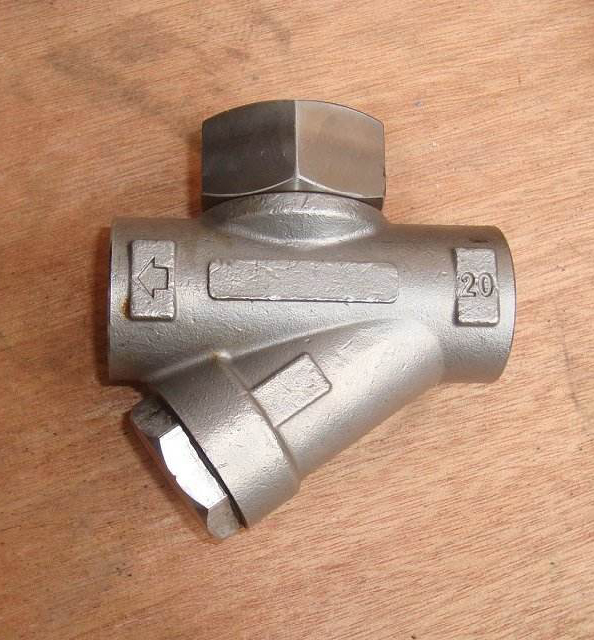

熱動力疏水閥特點：

熱動力疏水閥相對傳統的熱動力型疏水閥有了很大的改進。采用了一孔進三孔出的技術。傳統熱動力疏水閥在氣溫較低的時候和陰雨天即使無冷凝水也會容易頻繁啟閉。WODE產品將閥芯一體化，閥芯置于閥罩內，而閥罩內通常都充滿了灼熱的蒸汽，因此很好的避免了氣溫低時的頻繁無效啟閉問題。閥芯可以更換，降低了閥門整個使用過程的費用。拆裝方便，不需要特殊工具，可以快速在線拆洗或更換，方便維修。并且安裝WODE疏水閥檢測系統進行數字化集中控制。

選型參數：蒸汽壓力，冷凝水排量，疏水閥背壓。

應用場合：蒸汽主管，上升管段，壓燙機等。
