閥門纏繞墊片知識特點介紹及選用
2022/3/23 10:16:07??????點擊：
閥門纏繞墊片知識特點介紹及選用

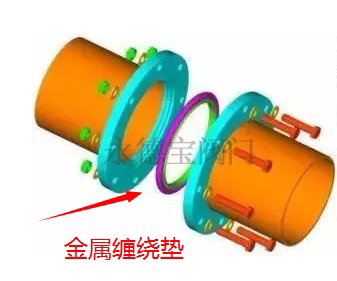

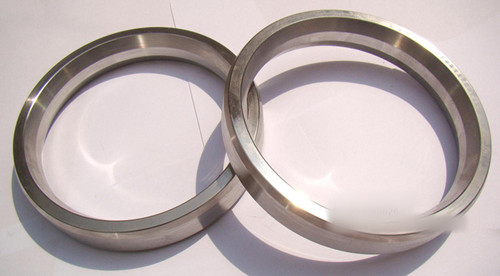

閥門纏繞墊也叫法蘭墊片，用于管道法蘭連接中，為兩片法蘭之間的密封件，介質，壓力和溫度直接影響法蘭墊片的選型，有石棉墊、橡膠墊、石墨墊、金屬纏繞墊等。該文中詳細介紹金屬纏繞墊的性能特點及應用范圍。通常采用優質SUS304、SUS316（“V”形或“W”形)等不銹鋼纏繞帶與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定，基本型金屬纏繞墊片不帶內外環 一般用在中低壓的榫槽面和平面或凹凸面的法蘭中。
性能特點：
纏繞式墊片壓縮性能，回彈性能良好，具有多道密封和一定的自緊功能，對于法蘭壓緊面的表面缺陷不太敏感，不粘結法蘭密封表面，可部分消除壓力.溫度變化和機械振動的影響；能在高溫.低溫.高真空.沖擊振動等循環交變的各種苛刻條件下，保持其優良的密封性能。
使用設備:
石油、化工、冶金、電力、船舶、燃氣、核能、航天、紡織、醫藥、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處靜密封部位 。
纏繞墊片結構形式及代號和使用法蘭類別：
基本型式 | 代號 | 適用的法蘭密封面 | 厚度(mm) | |
V型基本體/環 | W型基本體/環 | |||
基本型 | A或R型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2;4.5 | 4.8;5.5;7.5 |
帶內環型 | B或RIR型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2/2 | 4.8/3.0 |
帶定位環型 | C或CG型 | 平面或凸面 | ||
帶內環及定位環型 | D或CGI型 | 平面或凸面 | ||
材 料:
1.基本型纏繞金屬帶
A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不銹鋼的硬度值 HV≤200
2. 基本型纏繞非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力如下表：

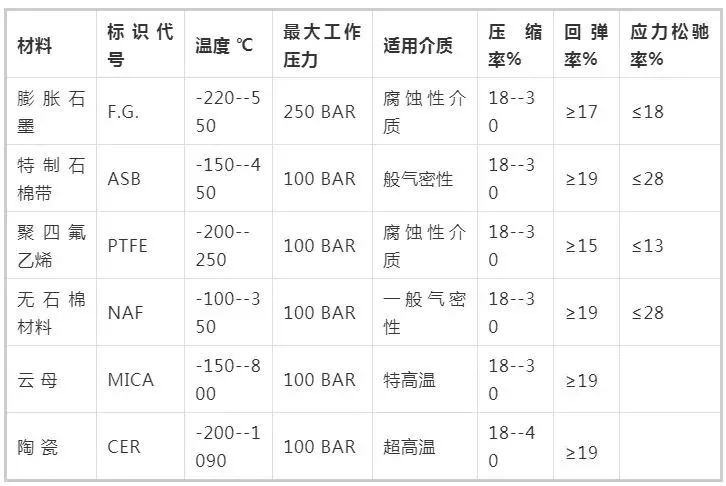

纏繞墊片各種非金屬材料主要技術參數：
下表用于對內環及纏繞金屬帶的材質選擇：
材料名稱 | 縮寫標記 | 硬度(HB) | 溫度(°C) |
SUS 304 | 304 | 130~180 | -195~+550 |
SUS 316L | 316L | 130~180 | -100~+550 |
SUS 321 | 321 | 130~190 | -195~+760 |
HASTELLOR-B2 | HASTB | 215 | -185~+1090 |
INCONEL-600 | INC600 | 150 | -100~+1090 |
MONEL-400 | MON | 150 | -130~+820 |
鈦 | T2 | 215 | -195~+1090 |
金屬纏繞墊片基本體厚度公差：
項目 | 厚度(mm) | 公差(mm) |
墊片厚度 | 4.5, 3.2 | +0.2 |
環厚度 | 3.0 | ±0.25 |
下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
DIN (mm) | ANSI B16.5 | API 605 | 公差 | |
內環內徑 | <=600 | <=24" | >=26" and <=34" | ±0.5 |
>600 and <=800 | >24" and <=34" | >=36" and <=60" | ±0.9 | |
>800 and <=1600 | >34" and <=60" | ±1.3 | ||
>1600 | >60" | ±1.6 | ||
墊片外徑 | <=600 | <=24" | <=24" | ±0.9 |
>600 and <=16000 | >24" and <=60" | >24" and <=60" | ±1.8 | |
1600 | >60" | ±2.2 | ||
外環外徑 | >=1/2" and <=60" | ±0.9 | ||
<=600 | <=24" | 0-1.0 | ||
>600 and <=1000 | >24" and <=34" | 0-1.8 | ||
>1000 and <=1600" | >34" and <=60 | 0-2.2 |
金屬石墨纏繞墊片主要性能參數：
纏繞墊片系數 | m=2.5-4 |
纏繞墊片使用壓力 | ≤25MPa |
纏繞墊片使用溫度 | -196℃-700℃(氧化性介質中不高于600℃) |
纏繞墊片最小預緊比壓 | y=68MPa |
技 術 標 準:
1. 金屬纏繞墊片的國外制造標準有:
ASME B 16.20,
ASME B 16.5,
ASME B 16.47 A (B),
BS EN1092,
JIS, 和 NF 等
2 .國內標準有
HG/T20610-2009 鋼制管法蘭用纏繞式墊片 化工部歐洲體系
HG/T20631-2009 鋼制管法蘭用纏繞式墊片 化工部美洲體系
GB/T4622.2-97 纏繞式墊片 管法蘭用墊片尺寸 國家標準
JB/T4719-92 管殼式換熱器用纏繞墊片 機械部標準
JB/T90-2015 管路法蘭用纏繞式墊片 機械部標準
JB/T4705-2000 壓力容器法蘭用纏繞式墊片
