隔膜閥結構特點及設計標準
2022/3/23 10:03:32??????點擊：
隔膜閥結構特點及設計標準

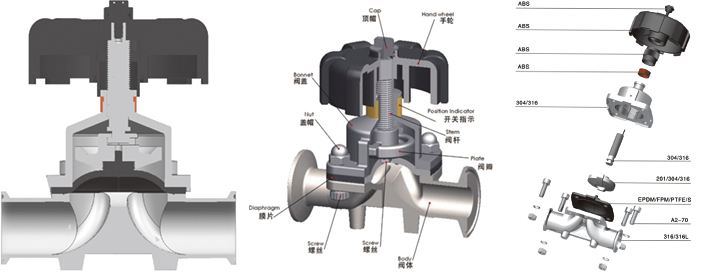

隔膜閥是用隔膜作啟閉件封閉流道、截斷流體、并將閥體內腔和閥蓋內腔隔開的截止閥。眾所周知，每個閥門產品都有他的結構特點、應用范圍及生產、設計標準。以市場上廣泛應用的德國沃德WODE品牌隔膜閥為例介紹，其主要特點及標準如下：
序號 | 名稱 | 結構特點 | 適用設計標準 |
1 | 堰式隔膜閥 | 行程短，流阻較大（相對于直通式），對隔膜撓性要求較低。堰式隔膜閥有襯塑、襯膠、襯搪瓷及無襯里等結構，是各類隔膜閥中應用最廣泛的一種形式，具有一定的節流特性，可用于真空。耐蝕性和抗顆粒介質性好。密封可靠，成本低。閥體有整體鑄造和鍛焊等結構，鍛焊結構的閥體材料致密性較高，可用于高真空工礦 | GB/T12239 |
2 | 直通式隔膜閥 | 流阻小，行程較長（相對于堰式），對隔膜撓性要求較高，切斷性能和流通能力均佳，可用于高真空。耐腐蝕，能用于顆粒狀介質，內腔可襯塑、襯膠或襯搪瓷 | GB/T 12239 |
3 | 直流式隔膜閥 | 具有截止閥和隔膜閥特點，閥座密封采用包覆非金屬材料的金屬閥瓣，具有較高的承載能力和密封性。隔膜作為中法蘭密封和閥桿填料密封，又作為隔離閥體和閥蓋的屏障，密封可靠。閥體流通呈流線形，流通能力好，流阻小，無淤積介質的死角。閥體內腔可襯膠或襯塑。通常為法蘭連接或對焊連接 | GB/T 12239 |
序號 | 名稱 | 結構特點 | 適用設計標準 |
4 | 針形隔膜閥 | 具有針形截止閥和隔膜閥的特點，行程較小，對隔膜撓性要求低，閥體內腔可襯塑或襯膠，通常為螺紋連接 | GB/T 12239 |
5 | 堰式陶瓷隔膜閥 | 閥體采用陶瓷整體成形或金屬閥體內襯陶瓷的結構。隔膜采用柔軟薄膜狀PTFE材料以提高耐磨、耐腐蝕性。隔膜背面襯厚橡膠以提高其承載能力 | GB/T 12239 |
6 | 堰式塑料隔膜閥 | 一般結構除閥桿和緊固件外，其他零部件材料均為塑料或橡膠?？捎糜趶姼g性介質 | GB/T 12239 |
7 | 直流式和直角式玻璃隔膜閥 | 主體材料為玻璃。結構通常有直通式和直角兩種形式，閥體有透明度，能觀察介質物料在閥內運動和反應等情況。連接形式通常為活塞法蘭 | GB/T 12239 |
8 | 套筒形隔膜閥 | 結構緊湊、啟閉迅速，能起一定的節流和減緩介質壓力波動等作用。連接方式通常為螺紋連接 | GB/T 12239 |
隔膜閥主要性能參數
標準代號 | 標準名稱 | 適用范圍 | ||
公稱通徑 | 公稱壓力或壓力級 | 應用 | ||
GB/T 12239 | 通用閥門 隔膜閥 | 8~400 | ≤1.6MPa | 通用 |
MSS-SP-88 | 隔膜閥 | 15~400 | CL125、CL150 | 通用 |
BS 5156 | 一般用途的隔膜閥 | 10~300 | 0.6、1.0、1.6MPa | 通用 |
ISO 5752 | 隔膜閥 | 15~300 | ≤1.6MPa | 通用 |
德國沃德WODE隔膜閥產品有：氣動襯膠隔膜閥，氣動襯氟隔膜閥，氣動調節隔膜閥，堰式隔膜閥，直流式隔膜閥，襯膠隔膜閥，襯氟隔膜閥，電動隔膜閥，電動調節隔膜閥，英標隔膜閥，衛生級隔膜閥，真空隔膜閥，塑料隔膜閥等產品。歡迎廣大同僚及用戶共同溝通探討隔膜閥的各種技術問題及應用。
