高真空擋板閥主要性能指標

   高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。氣動高真空擋板閥以壓縮空氣為動力。通過氣缸執行，電磁換向閥改變氣路方向帶動閥杠上下運動，達到閥板開啟或關閉的目的。氣動高真空擋板閥軸封結構可分為氟橡膠密封和波紋管密封兩種,S型為帶預抽口的三通型式。氣動高真空擋板閥具有常開和常閉功能，可選配磁性開關信號控制和防爆電磁閥及氣源處理元件裝置。高真空擋板閥適用的工作介質為空氣及非腐蝕性氣體。

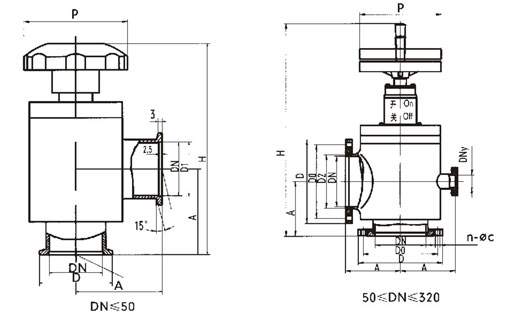

高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。

主要零件材料閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼

密封件：丁腈橡膠、氟橡膠、波紋管(軸封)。

高真空擋板閥適用范圍：

1×10-6Pa～1.2×105Pa（波紋管密封）　

1×10-5Pa～1.2×105Pa（氟膠圈密封）　

打開時閥板上的壓差：　

≤1.2×105 Pa任意方向　

高真空擋板閥閥體和閥座漏率：≤1.3×10-7Pa·L·s-1　

建議首次維修前循環次數：　200，000次　

閥體烘烤溫度：≤150℃　

安裝位置　

-手動驅動：任意-氣動驅動：任意　

-電磁驅動：任意（波紋管密封）；密封面朝向真空（氟膠圈密封）　

電源　

-氣動驅動：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）　

-電磁驅動：交流220V或230V 50Hz，起動功率800W、保持功率8W　

壓縮空氣（只適用于氣動）：　

0.4～0.7MPa　

閥門開啟和關閉時間-氣動驅動：≤1s　

-電磁驅動：開啟≤0.1s；

關閉≤1s（氟膠圈密封）、關閉≤0.5s（波紋管密封）　

閥門位置指示　

-手動驅動：帶有啟閉位置指示　

-氣動驅動：帶有啟閉位置指示開關（磁性開關）　

-電磁驅動：帶有開啟位置指示燈

德國沃德WODE的進口真空閥門有：進口電磁真空帶充氣閥、進口高真空球閥、進口電磁真空壓差閥、進口電磁高真空擋板閥、進口高真空蝶閥、進口高真空氣動蝶閥、進口電動高真空蝶閥、進口氣動高真空擋板閥、進口高真空隔膜閥、進口氣動高真空球閥、進口電動超高真空插板閥、進口電動高真空球閥、進口氣動超高真空插板閥、進口超高真空插板閥、進口高真空擋板閥、進口高真空隔膜閥等產品，廣泛用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
