管徑Dn、De、D、d、Φ 的含義和區別

閥門口徑（DN）的大小與管道的尺寸有著必然的關系，通常說多大的管徑（內徑）配多大的閥門。但是在閥門與管道中經常碰到Dn、De、D、d、Φ 的這些代號，具體是什么有什么關系呢，知名閥門制造商德國沃德WODE閥門公司就此給廣大用戶同仁介紹：

DN是指管道的公稱直徑

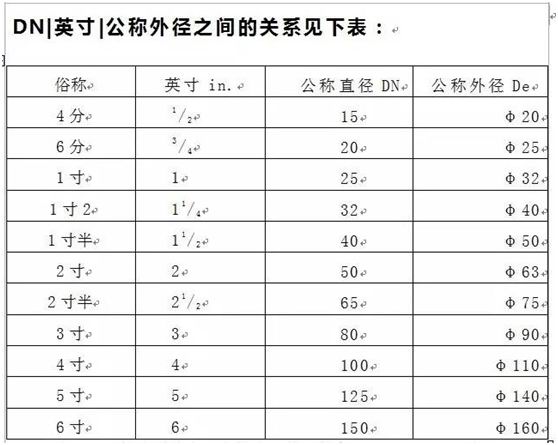

     注意：這既不是外徑也不是內徑；應該與管道工程發展初期與英制單位有關；通常用來描述鍍鋅鋼管，它與英制單位的對應關系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

 兩寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也標為DN75）；

 四寸管：4英寸：DN100；

De主要是指管道外徑

一般采用De標注的，均需要標注成外徑X壁厚的形式；

主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。

拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：

DN20 De25×2.5mm

DN25 De32×3mm

DN32 De40×4mm

DN40 De50×4mm

等等……我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道； 但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。

兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。其他連接方式就用得很少了。

鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。

注意：如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。

沃德WODE閥門公司歡迎廣大用戶同仁與我公司溝通探討更多關于閥門的技術性問題。

  De、DN、d、ф的各自表示范圍！

   De-- PPR、PE管、聚丙烯管 外徑

   DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑

   d -- 混凝土管公稱直徑

   ф-- 無縫鋼管公稱直徑，其規格為,如Φ100:108 × 4

DN15-Φ22mm，DN20-Φ27mm ，

DN25-Φ34mm，DN32-Φ42mm，

DN40-Φ48mm，DN50-Φ60mm ，

DN65-Φ76(73)mm，DN80-Φ89mm ，

DN100-Φ114mm，DN125-Φ140mm ，

DN150-Φ168mm，DN200-Φ219mm ，

DN250-Φ273mm，DN300-Φ324mm ，

DN350-Φ360mm，DN400-Φ406mm ，

DN450-Φ457mm，DN500-Φ508mm，

DN600-Φ610mm， DN15-Φ18mm，

DN20-Φ25mm ，DN25-Φ32mm，

DN32-Φ38mm ，DN40-Φ45mm，

DN50-Φ57mm ，DN65-Φ73mm，

DN80-Φ89mm，DN100-Φ108mm，

DN125-Φ133mm ，DN150-Φ159mm，

DN200-Φ219mm ，DN250-Φ273mm，

DN300-Φ325mm，DN350-Φ377mm，DN400-Φ426mm ，

DN450-Φ480mm，DN500-Φ530mm ，DN600-Φ630mm。
