氣動閥組成及工作原理

   氣動控制閥是有控制閥閥體和氣動執行器等附件組成的一體式控制閥，在氣動系統中控制氣流的壓力、流量和流動方向，并保證氣動執行元件或機構正常工作的各類氣動元件?？刂坪驼{節壓縮空氣壓力的元件稱為壓力控制閥。

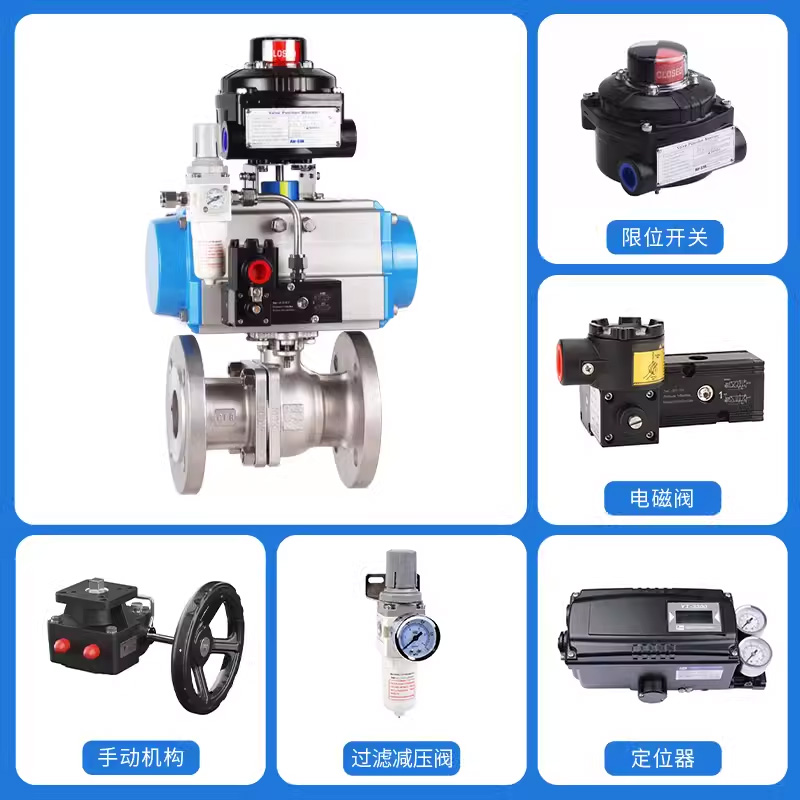

一、氣動閥門系統各部分功能和用途

1、氣動執行器：分為雙動型和單動型。雙動氣動執行器：對閥門開啟和關閉的兩位式控制。單動氣動執行器（彈簧復位型）：在氣路切斷或故障，閥門自動開啟或關閉。

2、閥門：閥門是流體輸送系統中的控制部件。

3、電磁閥：分為單電控電磁閥和雙電控電磁閥。單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開 。雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉。

4、限位開關：遠距離傳送閥門的開關位置的信號。有機械式、接近式、感應式。

5、氣電定位器：根據電流信號 (標準4-20mA)的大小對閥門的介質流量調節控制。

6、氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑作用。

7、手動操作機構：在自動控制不正常情況下手動操作。

8、消聲器：安裝在電磁閥的排氣口，降低噪聲。

9、快插接頭：一端連接于電磁閥或執行器，另一端將氣管直接插入即可使用。

10、空壓機：是壓縮空氣的氣壓發生裝置。

11、氣管：有軟管、紫銅管、不銹鋼。常用規格有6mm、8mm。

氣動開關型閥門系統構成：

1氣動執行器+2閥門+3電磁閥+4限位開關+6氣源處理三聯件+7手動操作機構+8消聲器+9快插接頭+10空氣壓縮機+11氣管

（其中4、6、7、8、9項可根據現場實際情況選配。）

氣動調節型閥門系統構成：

1氣動執行器+2閥門+5氣電定位器+6氣源處理三聯件+7手動操作機構+8消聲器+9快插接頭+10空氣壓縮機+11氣管

（其中7、8、9項可根據現場實際情況選配。）

 二、氣動開關閥

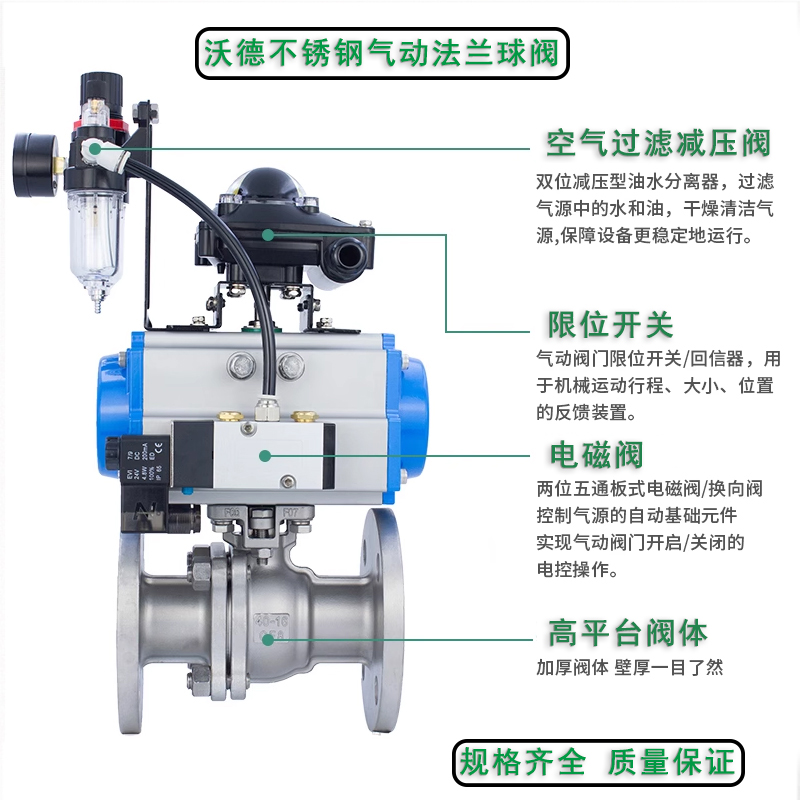

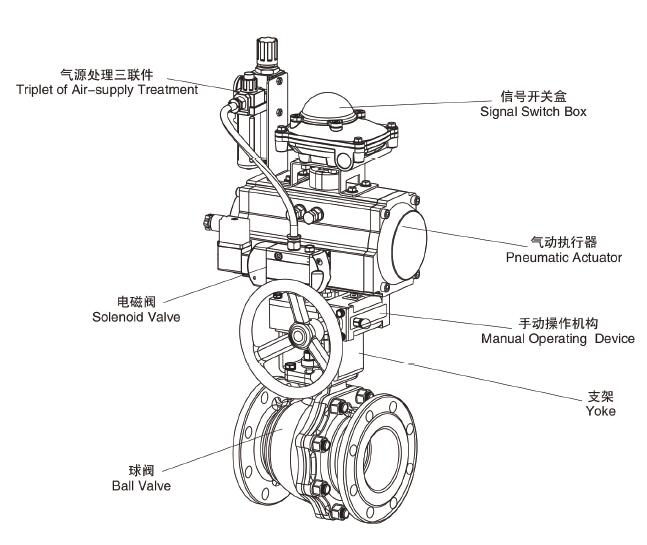

氣動開關閥就是以壓縮空氣（空壓機）為動力源，通過電磁閥換向去驅動氣動執行器，氣動執行器帶動閥門，實現閥門的開關。下為氣動開關型球閥結構圖。
