真空閥的分類和驅動形式以及標準規范

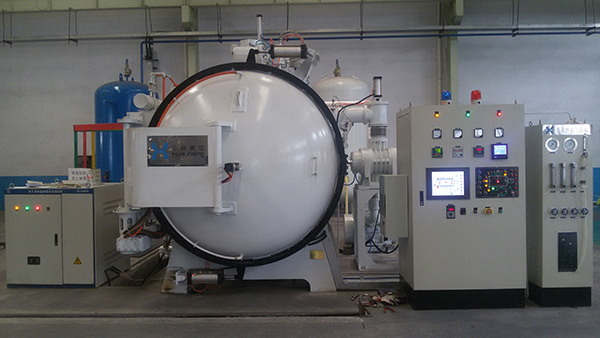

     真空閥門是其工作壓力低于標準大氣壓應用于真空系統的閥門。用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件。應用于真空、高頻爐、真空爐、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域等。

真空閥的分類：

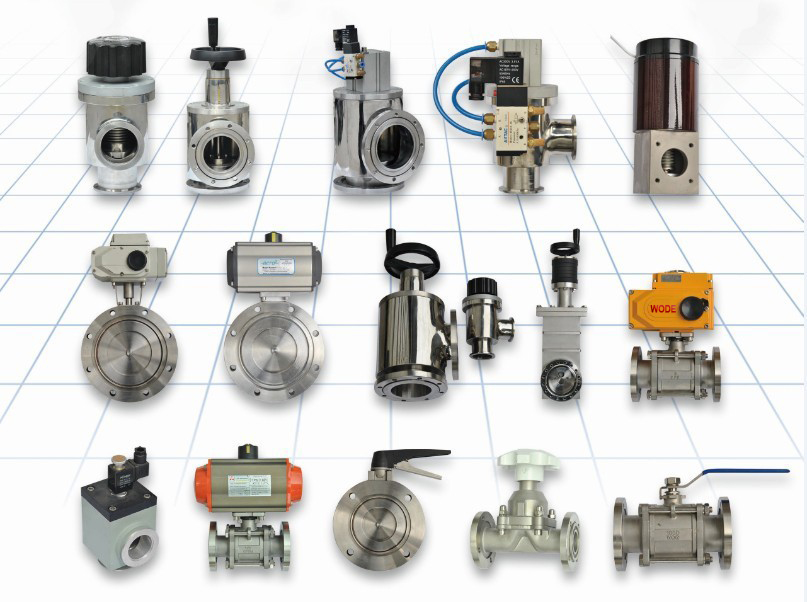

    德國沃德WODE進口真空閥的常見的種類有真空球閥、真空調節閥、高真空蝶閥、高真空隔膜閥、電磁真空帶充氣閥、電磁高真空擋板閥、高真空微調閥、高真空插板閥、真空電磁閥、真空截止閥、真空閘閥、真空止回閥等。

按介質工作壓力真空閥門可分為四組：

1）低真空閥門：介質工作壓力p=760~1mmHg；

2）中真空閥門：p=1×10^-3mmHg。

3）高真空閥門：p=1×10^-4~1×10^-7mmHg；

4）極高真空閥門：p≤1×10^-8mmHg。

真空閥的驅動型式：

    真空閥門有手動、氣動、電動和電磁動四種型式，分別以手、壓縮空氣、電源和電磁力為動力，通過執行機構帶動閥板(閥瓣、閥芯)使閥門開啟和關閉。

真空閥門的使用工況：

1.介質為純凈空氣或非腐蝕性氣體。

2.介質溫度由使用橡膠的極端溫度所決定。

選用真空閥門要考慮的因素：

1.根據工作壓力有低真空閥門、高真空閥門和超高真空閥門。

2.根據結構特點有擋板閥、插板閥、蝶閥、球閥、隔膜閥、角閥、直通閥、三通閥。

3.根據傳動原理有手動、氣動、電動、電磁。一般氣動是電磁先導、氣缸執行動作的過程，也可用手控制先導閥氣缸執行動作的過程。電動為手、電兩用，當停電時可用手動進行操作。

4.根據材料有不銹鋼、碳鋼、鋁合金為主體材料的閥門。

5.根據動密封的材料也可分金屬密封和非金屬密封閥門。軸封用O形橡膠圈一般真空動密封的漏率為10^-4Pa.L/S，在軸運動過程中真空度不高，可用于要求不高的高真空條件下使用；軸封為金屬波紋管密封，其漏率為10^-7Pa.L/S,適用于超高真空條件下使用。

真空閥的常用標準規范：

    JB/T6446-2004真空閥門

    JB/T53023-1999真空閥門產品質量分等

    GB/T11796-1989核用真空閥門技術條件

    JB/T7673-1995真空設備型號編制方法

    GB/T3164-2007真空技術圖形符號

    GB/T4982-2003真空技術快卸連接器尺寸第1部分:夾緊型

    GB/T6070-2007真空技術法蘭尺寸

    GB/T6071-2003超高真空法蘭。

真空閥用途：

電磁真空帶充氣閥與電磁真空壓差閥是專門用于防止機械真空泵返油的真空閥，安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。一般不能用到其它地方，也就是說不能用于真空系統中作放氣之用。

擋板閥用在真空管道中角通和三通的地方。驅動方式為手、氣、電磁、電動由用戶決定。其中GDC-J型系列電磁高真空擋板閥為金屬波紋管密封，其應用范圍較廣,也可當充氣閥用；安裝位置可任意,可反頂一個大氣壓，并有反饋信號輸出。

插板閥用在真空度要求高或管道尺寸要求高的場合。全通導、閥門漏率為10^-7Pa.L/S，雙向密封。驅動方式手、氣、電動由用戶決定。均可帶信號反饋裝置。

隔膜閥與球閥為直通式，并能用在正壓和真空并存的場合。驅動方式手、氣、電動由用戶決定。

蝶閥為直通形式，手、氣、電三種驅動方式由用戶決定。手動蝶閥開啟角度任意可調；智能型的氣動和電動蝶閥其開啟角度也任意可調。
