進口蝶閥和進口閘閥不同工況下的應用

閘閥和蝶閥都是目前工況管道中應用最廣泛的閥門，在管道使用中都是起開關、調節流量的作用。當然在蝶閥和閘閥的選配過程中還是有方法的，但是在各種工況管道中應該選用蝶閥或者選閘閥呢，非專業人員往往弄不清楚。以知名閥門品牌德國沃德WODE公司的閘閥和蝶閥為例：

     在供水管網中為了降低管道覆土深度，一般口徑較大管道選配蝶閥，對覆土深度影響不大的，力求選配閘閥，但是同樣規格的閘閥價格又比蝶閥的價格高。至于口徑的分界線應各地按具體情況考慮。從近十年使用情況而言，蝶閥出現的故障比閘閥高，因此在條件許可的情況下，擴大閘閥的使用范圍是值得關注的。

      關于閘閥近年來，以德國沃德WODE研制的軟密封閘閥，這種閘閥比傳統的楔式或平行雙閘板式閘閥有如下特點：

      1、軟密封閘閥的閥體、閥蓋采用精密鑄造法鑄造，一次成型，基本不機械加工，不使用密封銅環，節約有色金屬。

      2、軟密封閘閥底部無凹坑，不積存渣物，閘閥啟閉的故障率低。

      3、軟密封襯膠閥板尺寸統一，互換性強。

      因此軟密封閘閥將是供水行業樂意采用的一種形式。目前國際上制造的軟密封閘閥口徑達1200mm，但多數廠家制造的口徑在40-800mm間，國內制造工藝上尚有諸多問題。軟密封閘閥的關鍵部件是襯膠閥板，而襯膠閥板的技術要求較高，因此選用國外的產品比較多。

     缺點：

但是在啟閉軟密封閘閥時，千萬不應關閉過死，只要達到止水效果即可，否則不易開啟或襯膠剝離。某閥門廠家，在閥門試壓檢驗時，使用扭力板手來控制關閉的程度，作為自來水公司的閥門操作人員也應效仿此種啟閉方法。

蝶閥于閘閥的使用區別在哪里：

     按照閘閥和蝶閥的作用及用途來說，閘閥流阻小，密封性能好，因閘閥閥板和介質流向是垂直角度，如果閘閥在閥板開關不到位，介質對閥板的沖刷使閥板顫動，極易照成閘閥密封損壞。

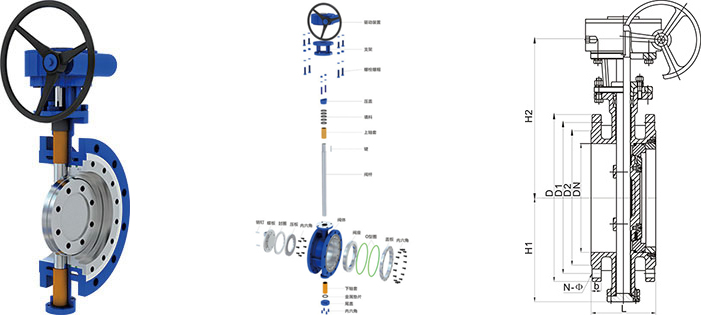

     蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。

     蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。

     使用工況和介質：蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。

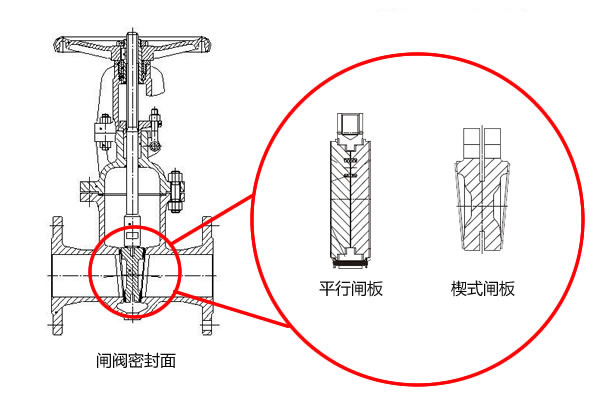

     閘閥（gate valve）是一個啟閉件閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適門參數而異 , 通常為 5°, 介質溫度不高時為 2°52‘。改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

     閘閥關閉時，密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座， 以保證密封面的密封性。

     運動方式：閘閥的閘板隨閥桿一起作直線運動的，亦叫明桿閘閥。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動 , 也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程〉來確定。有的閘閥閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

關于蝶閥或者閘閥的選型問題，有不明白之處可隨時致電德國沃德WODE閥門中國區各代理商。
