自力式調節閥的種類結構及應用特點

自力式控制閥的定義及特點

自力式控制閥是一種不需要外部能源，直接依靠被控變量（壓力或溫度）自身（介質本身）的能量來驅動閥內件，以改變過程介質的壓力或者溫度，而使被控變量穩定在所需的設定值上的一種自動化裝置。

特點：

1、不需要外加能源，具有明顯的節能效果；

2、省去變送器、調節器等儀表，可節省投資；

3、系統簡單，可靠性高；

4、產品結構簡單，操作，維修方便，具有防爆特性；

5、不適應嚴酷工況和控制精度高的場合。

德國沃德WODE的進口自力式調節閥是由閥體、閥座、閥芯部件等組成。利用介質自身的能量來驅動執行器，進而驅動閥門，來實現對溫度、壓力、流量、液位等參數的調節。根據調節對象的不同可分為自力式壓力調節閥、自力式微壓調節閥、自力式泄壓閥、自力式溫度調節閥、自力式流量調節閥和自力式差壓調節閥。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。

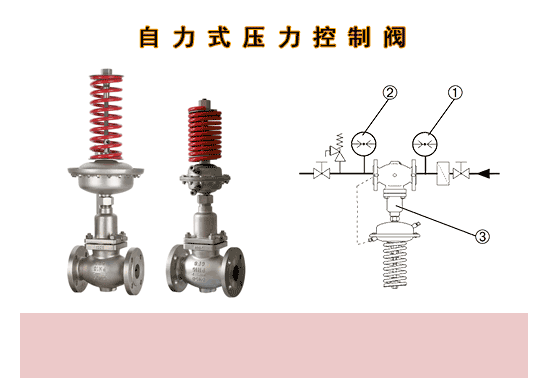

自力式壓力控制閥

自力式壓力控制閥可分為閥后控制型、閥前控制型兩種；閥后控制型又叫自力式減壓閥，功能是保持閥后壓力的穩定。閥前控制型又叫自力式泄壓閥或者旁通閥，功能是當閥前壓力超過設定值時開啟泄壓。

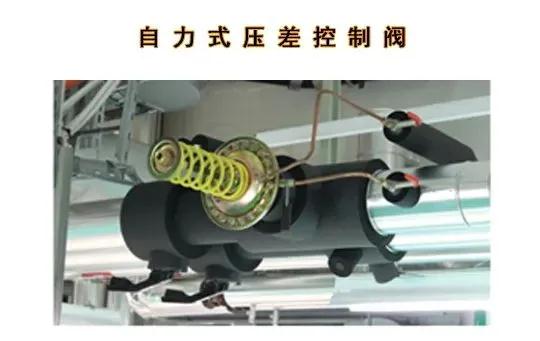

自力式壓差控制閥

自力式壓差控制閥主要用于供熱系統中建立一個恒定壓差的環境且保持其不受外部壓力波動和內部阻力特性變化的影響。

自力式壓差控制閥可分為兩種：壓差升高閥門關閉、壓差升高閥門打開

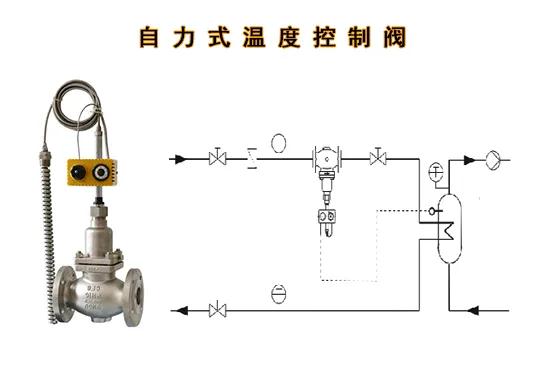

自力式溫度控制閥

自力式溫度控制閥主要用于系統中維持介質的一個恒定的溫度。自力式溫度控制閥可分為兩種：加熱型、冷卻型。

加熱型：被控介質溫度升高閥門關閉。

冷卻型：被控介質溫度升高閥門打開。

設定點溫度：溫度控制閥需要控制的溫度值；對于加熱型的溫度控制閥，當被控介質溫度低于設定點溫度時閥門打開，熱媒進入加熱介質達到設定值，然后閥門關閉；對于冷卻型溫度控制閥，當被控介質溫度高于設定點溫度時閥門打開，冷媒進入降低介質溫度，達到設定值后，閥門關閉。

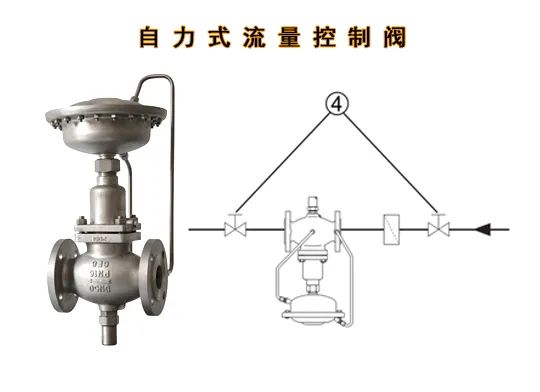

自力式流量控制閥

自力式流量控制閥主要應用于區域供熱系統。當流量超過設定的最大值時，控制閥動作，限制流量不超過最大值。

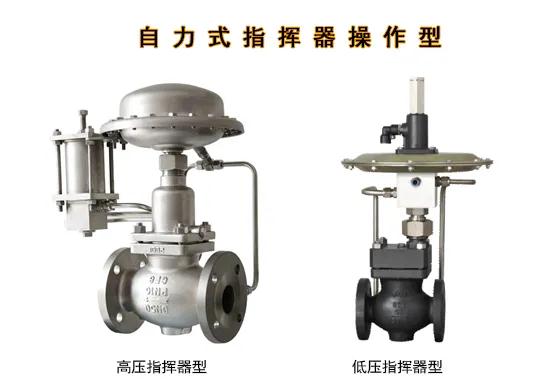

自力式指揮器操作型

自力式指揮器操作型與直接作用式壓力控制閥相比，指揮器操作型主要應用于要求壓力控制比較精確以及流量要求比較大的場合。

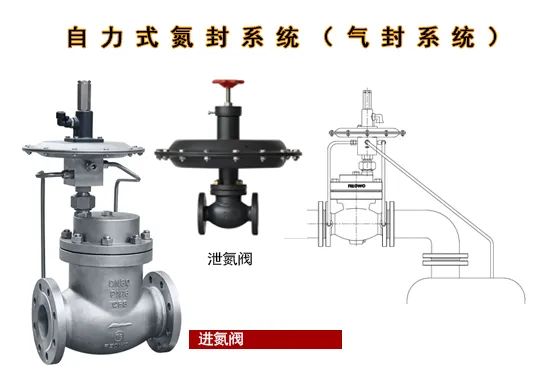

自力式氮封系統（氣封系統）

氣封系統主要是使罐內維持設定值的壓力，防止外界氣體進入污染儲罐內儲存的介質或與其發生化學和生物反應，可是當罐內存儲的介質被泵抽出，或同時由于溫度降低罐內的氣體冷凝或收縮時，就需要補充氣體保持罐內壓力，以防止罐內抽真空而造成破壞。

這個過程中就涉及到兩種自力式控制閥：一種是進氮閥、另一種是泄氮閥。

進氮閥的作用是罐內壓力降低時，閥門打開補充氮氣。

泄氮閥的作用是罐內壓力升高時，閥門打開卸出壓力。

德國沃德WODE自力式控制閥的特點：

節能環保，無需外加能源即能實現自動控制，有利于企業節約成本。在能源日益緊張的今天，它一定會有越來越廣闊的使用前景。歡迎更多同仁及廣大用戶與沃德各代理商溝通探討更多關于自力式調節閥的技術問題。
