電動執行器的構成

電動執行器一般指電動執行機構，一種能提供直線或旋轉運動的驅動裝置，一般與閥門配套組成一體式的電動閥門。它利用電驅動能源并在某種控制信號作用下工作。執行機構使用液體、氣體、電力或其它能源并通過電機、氣缸或其它裝置將其轉化成驅動作用。由沃德WODE電動執行器廠家總結一下電動執行器的構成。

沃德的電動閥門產品有：電動球閥，電動蝶閥，電動閘閥，電動截止閥，電動焊接閥門，電動低溫閥門，電動衛生級閥門，電動調節閥門等產品。

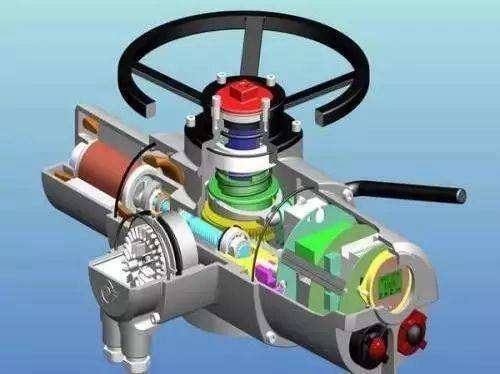

電動執行器的構成

a、電動機；

b、減速傳動機構；

c、轉矩控制(機械式或電子式)；

d、行程控制(機械式或電子式)；

e、位置指示(機械式或電子式)；

f、位置信號反饋(用戶要求時提供)；

9、手動操作機構:

h、手一電動切換；

i、功率控制(用戶要求時提供)。

電動執行器的工作原理

電動執行器是自動化技術工具中接收控制信息并對被控對象施加控制功能的裝置。執行器也是一種直接改變控制系統正向通路中操縱變量的儀表，由執行器和調節機構組成。

電動執行器的工作原理：在齒輪階段，發動機轉速可以通過兩組齒輪傳遞到輸出桿上。主減速器由行星齒輪實現，副減速器由蝸輪實現，蝸輪由一組張緊彈簧固定在中心位置。在過載的情況下，即當輸出杠桿超過彈簧的設定扭矩時，中心蝸輪將軸向位移，開關和信號裝置將微調，電動執行機構將為系統提供保護。

在外部變速控制桿操縱的聯軸器的作用下，發動機工作時輸出桿與蝸輪嚙合，手動操作時輸出桿與手輪嚙合。當發動機不工作時，電動執行器可以輕松切斷電機驅動，只需按下控制桿連接手輪。由于電機驅動優先于手動操作，當發動機再次啟動時，反向動作將自動發生。這樣可以避免在發動機運轉時打開手輪，有利于保護系統。
