蝶閥的各種結構形式分類

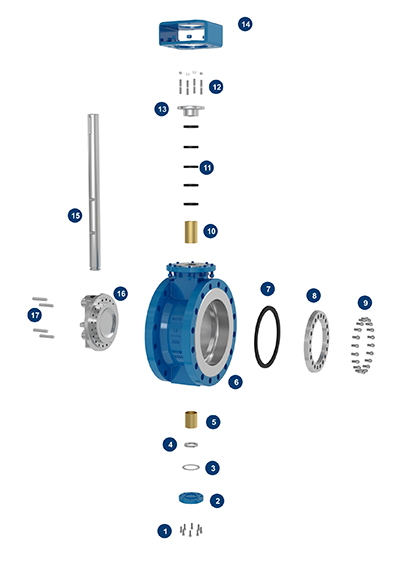

    蝶閥是由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速，并且還可以同時具有良好的流量調節功能和關閉密封特性。廣泛用于給排水、水處理、冶金、輕工、電力、石油化工系統的煤氣管道及水道等。市場上廣泛使用的蝶閥根據不同工況有多種樣式，那蝶閥有什么形式分類呢，具體見該文中介紹。

1．按結構形式分類

　　(1)中心密封蝶閥

　　(2)單偏心密封煤閥

　　(3)雙偏心密封蝶閥

　　(4)三偏心密封跺閥

2．按密封面材質分類

　　(1)軟密封蝶閥。

　　　　1)密封副由非金屬軟質材料對非金屬軟質材料構成。

　　　　2)密封副由金屬硬質材料對非金屬軟質材料構成。

　　(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

3．按密封形式分類

　　(A)強制密封蝶閥

　　　　1)彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生

　　　　2)外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生

　　(B)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生

　　(C)自動密封蝶閥。密封比壓由介質壓力自動產生。

4．按工作壓力分類

　　(1)真空蝶閥：工作壓力低于標準大氣壓的蝶閥。

　　(2)低壓蝶閥：公稱壓力PN＜1.6MPa的蝶閥。

　　(3)中壓蝶閥：公稱壓力PN為2.5～6.4MPa的蝶閥。

　　(4)高壓碟閥：公稱壓力PN為10.0～32.0MPa的蝶閥。

　　(5)超高壓蝶閥：公稱壓力PN＞42MPa的蝶閥。

5．按工作溫度分類

　　(1)高溫蝶閥：T＞450℃的蝶閥

　　(2)中溫碟閥：120 ℃＜T＜450℃的蝶閥

　　(3)常溫蝶閥：-40C＜T＜120℃的蝶閥

　　(4)低溫蝶閥：-100＜T＜-40℃的蝶閥

　　(5)超低溫蝶閥：T＜-100℃的蝶閥

6．按連接方式分類

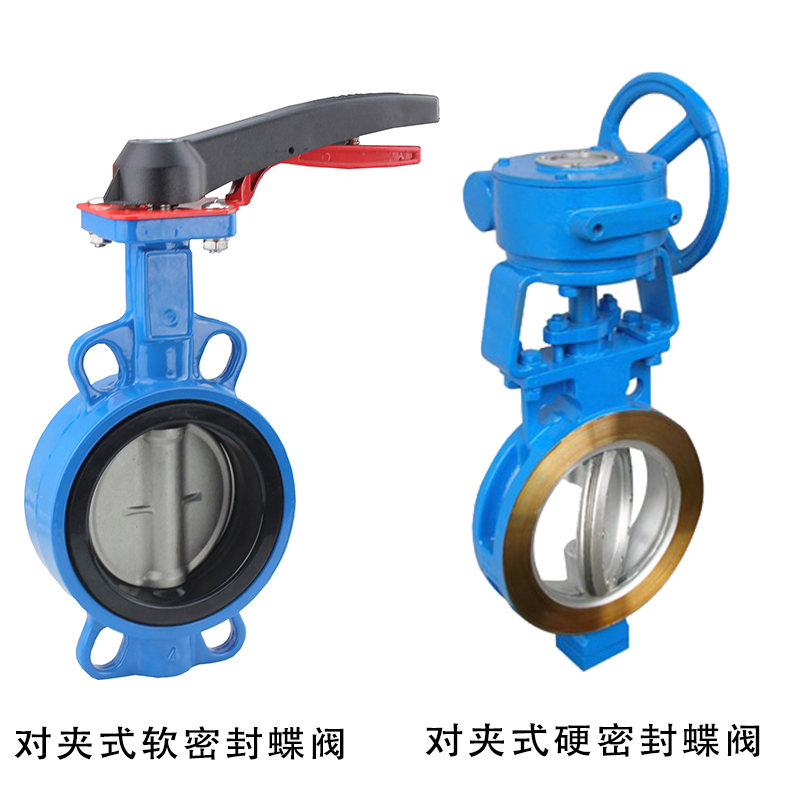

　　(1)對夾式蝶閥。

　　(2)法蘭式蝶閥。

　　(3)支耳式蝶閥。

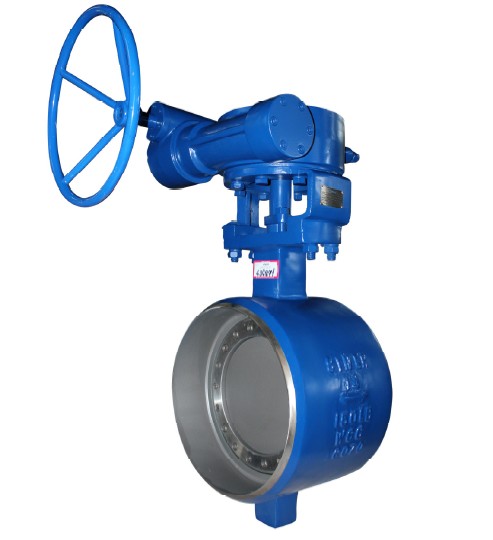

　　(4)焊接式蝶閥。

蝶閥的運用范圍也比較廣，如果用來控制流量的話就需要選擇不同的類型和閥體的大小了，因為蝶閥在設計的時候本身就比較適合一些口徑比較大的閥門。具體選用什么形式的蝶閥應根據設計院選型或者結合工況情況與廠家技術人員選型。
