進口氣動調節閥工作原理及應用范圍

氣動調節閥就是以壓縮氣體為動力源，以氣缸為執行器，并借助于閥門定位器、轉換器、電磁閥、保位閥、儲氣罐、氣體過濾器等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度、液位等各種工藝過程參數。氣動調節閥的特點就是控制簡單，反應快速，不需另外再采取防爆措施。

作用原理：

氣動調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量特性、維護方便等優點。

氣動單座調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。 由氣動多彈簧薄膜執行機構和低流阻單座閥組成，新型執行機構高度氏、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。

氣動調節閥操作穩定，具有可靠的動作特性，微小的閥座泄漏、的流量特性、寬大的可調范圍等特點。它以獨特的優點在廣泛用戶中取得高質量的控制效果。

應用特點：

氣動薄膜單座調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性、維護方便等優點，可用于苛刻的工作條件。氣動薄膜單座調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，配用的多彈簧執行機構高度低、重量輕、裝備簡便。氣動薄膜單座調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。廣泛應用于控制氣體、液體、蒸汽等介質，特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。

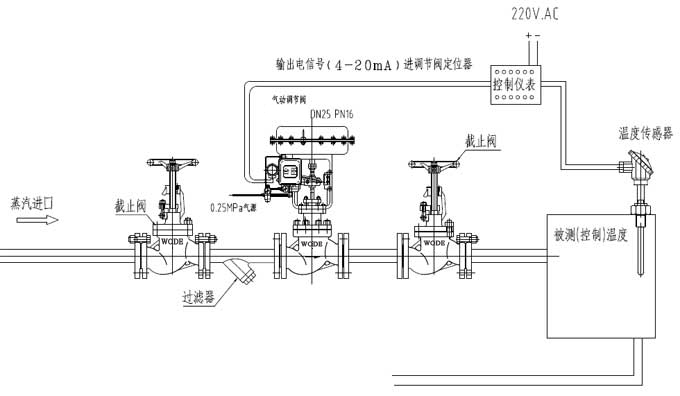

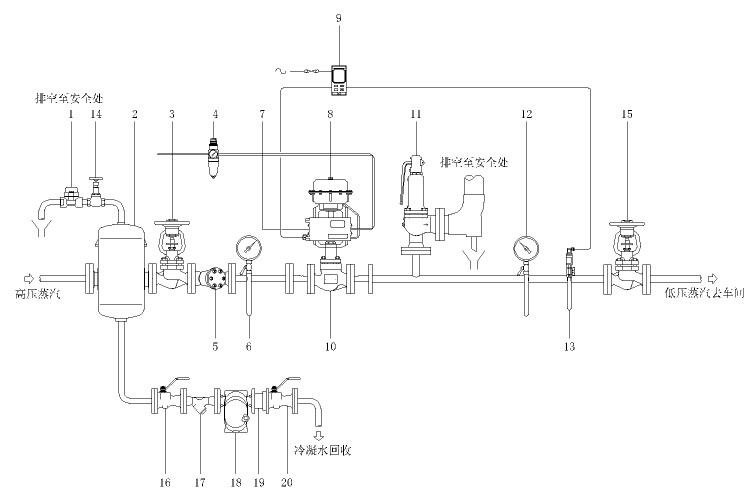

安裝說明：

◆檢查整機零件是否缺損與松動，調節閥進行強度、密封、泄漏與精度測試；

◆在安裝前，對管道應進行清洗，調節閥入口處要有足夠的直管段，并配有過濾器，閥體與管道的法蘭連接應注意同軸度；

◆安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護；

◆閥門應正立安裝，不得已時可傾斜安裝，盡量避免水平安裝，閥自重較大或有振動的場合，要用支撐架；

◆介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油；閥門應在環境溫度-20~+55℃場所使用；

◆為使自控系統失靈或檢修閥門時，仍能連續生產，應設置旁路閥。旁路閥的流量特性與行程要與原閥門選擇一致。

◆調節閥填料密封是保護性的第二道密封，一旦波紋管損壞，決不能作為填料密封閥繼續使用。應立即采取措施檢修或更換波紋管，經更換波紋管后的閥芯組件，進行嚴格的氣密封性檢漏，合格后方能使用。

德國沃德WODE閥門作為控制閥、調節閥國際知名制造商，能為用戶提供專業的咨詢、設計、選型、安裝等全套的工業系統自控解決方案。如您對閥門選型或者售后服務有需要更詳細了解可致電沃德閥門中國一級代理商，歡迎廣大用戶同仁與我公司溝通探討更多關于自動化設備、調節閥、變送器的技術性問題。
