三偏心蝶閥有哪三偏呢？

三偏心蝶閥被廣泛用于介質溫度≤425℃的冶金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。三偏心蝶閥區別于中線蝶閥和雙偏心蝶閥，是另一種結構的蝶閥，在國內大量應用的時間也已經有了20多年，是很成熟的閥門產品，為什么叫三偏心蝶閥？是因為這種蝶閥存在“三個偏”。具體是哪“三偏”呢？

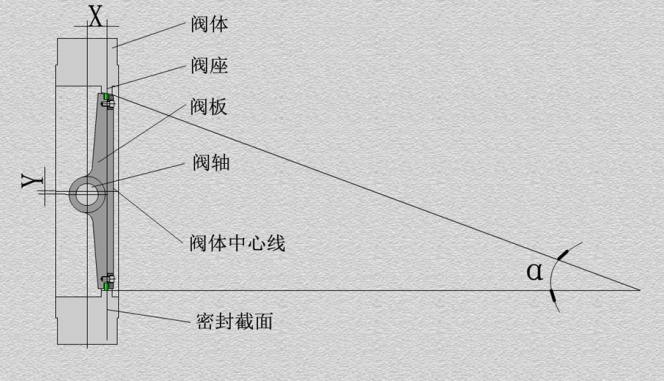

閥桿軸心同時偏離碟片中心及本體中心，且閥座回轉軸線與閥體通道軸線有一定角度的，稱為三偏心蝶閥。以蝶閥品牌沃德公司的三偏心蝶閥為例：

一偏：蝶板回轉中心（即閥門軸中心）與蝶板密封面形成一個尺寸A偏置：

二偏：蝶板回轉中心（即閥門軸中心）與閥體中心線形成一個B偏置：

三偏：閥體密封面中心線與閥座中心線（即閥體中心線）形成一個角度為β的角位置

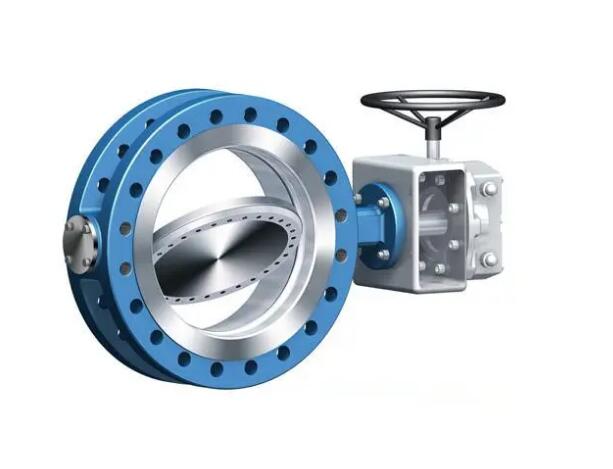

產品特點

三偏心蝶閥屬于旋轉閥。其三偏心都放在了閥板上。在閥門制作過程中, 閥板的外邊緣采用部分外球面結構。外偏心球面經拋光處理達到粗糙度Ra0.4, 球面鍍鉻或堆焊司太萊合金。硬度達HRC45~ 60。三偏心碟閥耐壓最高達到26MPa, 耐溫低至-196℃ 、高達700℃ , 密封達到零泄漏。
