進口隔膜閥的結構原理特征以及使用說明

一、進口隔膜閥介紹

根據著名的隔膜閥品牌德國沃德WODE、德國蓋米、美國威盾VTON和英國桑德斯(Saunders)的專業閥門資料，總結歸納出隔膜閥的定義：

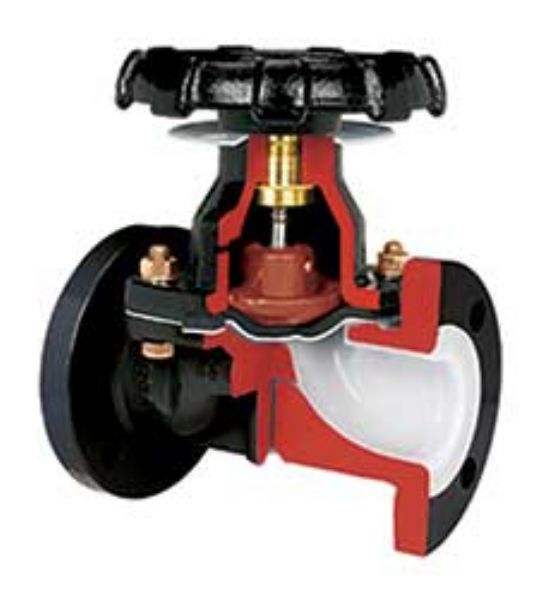

進口隔膜閥是用隔膜作啟閉件封閉流道、截斷流體、并將閥體內腔和閥蓋內腔隔開的截止閥。隔膜常用橡膠、塑料等彈性、耐腐蝕、非滲透性材料制成。 閥體多用塑料、玻璃鋼、陶瓷或金屬襯膠材料制成。 結構簡單、密封和防腐性能較好，流體阻力小。用于 低壓、低溫、腐蝕性較強和含懸浮物質的介質。以德國沃德WODE產品為例，常用的隔膜閥有進口襯膠隔膜閥、進口襯氟隔膜閥、進口氣動隔膜閥、進口無襯里隔膜閥、塑料隔膜閥。

二、進口隔膜閥工作原理

隔膜閥用耐腐蝕襯里的閥體和耐腐蝕隔膜代替閥芯組件，利用隔膜的移動起調節作用。隔膜閥的閥體材料采用鑄鐵、鑄鋼，或鑄造不銹鋼，并襯以各種耐腐蝕或耐磨材料、隔膜材料橡膠及聚四氟乙烯。襯里的隔膜耐腐蝕性能強，適用于強酸、強堿等強腐蝕性介質的調節。

隔膜閥的結構簡單、流體阻力小、流通能力較同規格的其他類型閥大；無泄漏，能用于高粘度及有懸浮顆粒介質的調節。隔膜把介質與閥桿上腔隔離，所以沒有填料介質也不會外漏。但是，由于隔膜和襯里材料的限制，耐壓性、耐溫性較差，一般只適用于1.6MPa公稱壓力和150℃以下。

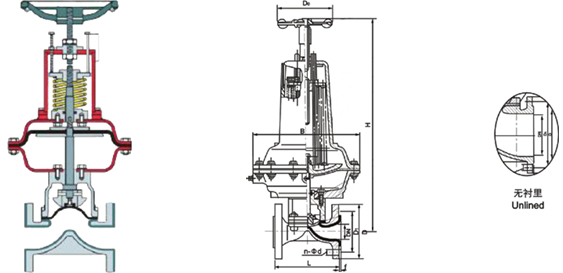

隔膜閥的流量特性接近快開特性，在60%行程前近似為線性,60%后的流量變化不大。氣動形式的隔膜閥尚可附裝反饋信號、限位器及定位器等裝置，以適應自控、程控或調節流量的需要。氣動隔膜閥的反饋信號采用無觸點傳感技術。該產品采用薄膜式推進氣缸，替代活塞氣缸，排除了活塞環易損壞，造成泄漏而導致無法推動閥門啟閉的弊端。當氣源發生故障時，尚可操作手輪使閥門啟閉。

三、進口隔膜閥的特征

隔膜閥的主要優點是其操縱機構與介質通路隔開，不但保證了工作介質的純凈，同時也防止管路中介質沖擊操縱機構工作部件的可能性。此外，閥桿處不需要采用任何形式的單獨密封，除非在控制有害介質中作為安全設施使用。隔膜閥中，由于工作介質接觸的僅僅是隔膜和閥體，二者均可以采用多種不同的材料，因此該閥能理想地控制多種工作介質，尤其適合帶有化學腐蝕性或懸浮顆粒地介質。

英標隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料地限制，它的工作溫度范圍大約為-50～175℃。隔膜閥結構簡單，只由閥體、隔膜和閥蓋組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。操縱機構和介質通路隔開使隔膜閥不僅適用于食品和醫藥衛生工業生產，而且也適用于一些難以輸送的和危險的介質。更多種人造合成橡膠和工程塑料的應用，以及更廣泛地選擇閥體襯里材料，使隔膜閥在現代工業的各個領域都得到廣泛的應用。

隔膜閥分類

隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。

四、進口隔膜閥的說明書

    根據著名的進口隔膜閥品牌美國威盾VTON的2016版本的隔膜閥說明書，對隔膜閥的安裝和使用進行說明

操作很近似于膠管閥的操作。旋轉手輪是壓縮  器下降,開始像閥體底壁推動隔膜。在節流狀態,手動操縱器旋轉到所需的流量處之后并停留在該處。在開-關狀態,  達到最大壓力時,兩個表面則達到嚴密的密封。當隔膜閥打  開時,手動操縱器的旋轉作用則相反,當閉合元件提升后擴  大了流動面積。最終,在全開位置,壓縮器完全收縮到閥蓋  帽內部,隔膜遠離物流。在此點閥門達到它的全面積容量?？傊裟らy提供固有等百分比流動特性,該特性在操作時往  往會直線運動。

1、隔膜閥開關不能用F扳手,而且開到底時,再關一圈,不能開到最底。

2、絲杠要定期加黃油。

3、閥門關閉時不能用太大的力,以防膜片損壞。

4、螺栓要定期加黃油,以防生銹。

5、閥門損壞后,要拆開檢查,如果只是膜片損壞,只更換膜 片就可以了。更換膜片時,閥門要處于全開狀態。

安裝與維護

①隔膜閥安裝前應仔細核對管路的運行條件是否與本閥規定的使用范圍相符,并應清洗內腔,以防止污物卡阻或損傷密封部件。

②橡膠襯里層和橡膠隔膜表面切勿涂刷油脂類物品,以防橡膠溶脹,影響隔膜閥使用壽命。

③手輪或傳動機構,不允許作起吊用,并嚴禁碰撞。

④手動操作隔膜閥時,不得借助于輔助杠桿,以防扭力過大而損傷驅動部件或密封部位。

⑤隔膜閥應存放在干燥通風的室內,嚴禁堆放,庫存隔膜閥的兩端通道必須封口,且啟閉件應處于微開啟狀態。
