帶信號反饋電磁閥上有源信號和無源信號的區別介紹

什么是有源信號反饋，什么是無緣信號反饋

有源信號or無源信號

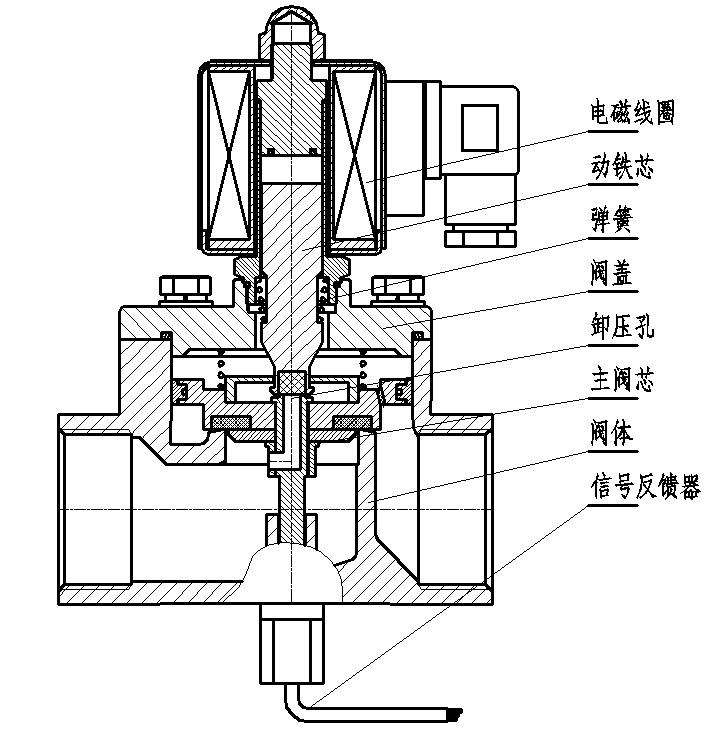

   在帶信號反饋電磁閥、電動閥門、氣動閥門中經常會有碰到過帶信號反饋（有開度反饋、開到位及關到位反饋），但是這些反饋是怎樣一個反饋方式呢，以國際知名閥門制造商德國沃德WODE為例，常用的有無源信號反饋、有源信號反饋。這兩者的區別是什么呢，沃德WODE公司工程師就此介紹下，希望對廣大同仁有所幫助。

有源信號、無源信號一般是針對電流信號而言，如4~20mA。

有源、無源是看提供4~20mA信號的那臺設備是否有獨立的工作電源線，如果有（AC220V或DC24V），則它輸出的信號為有源信號，否則為無源信號。

對于有源信號的采集很簡單，只要采集設備輸入接口的正端和負端分別對應4~20mA信號源設備的正端和負端就可以了。

對于無源信號的采集，需要注意了，因為提供無源信號的那臺設備（假設A設備）沒有獨立的工作電源，當它需要輸出4~20mA信號時，它的工作電壓需要外部設備來提供。因此，采集信號的設備（假設B設備）往往要求有配電功能，如配有DC24V輸出的，當它采集4~20mA信號時就可以同時提供DC24V給A設備。如果B設備沒有配電功能，當它采集A設備的信號時，串一個DC24V電源，也是可以的，但是一定要按照廠家提供的接線圖來接線。

有源節點和無源節點

1.無源節點的定義：

無源開關，具有閉合和斷開的兩種狀態；2個節點之間沒有極性，可以互換。

常見的無源節點信號有：

1.各種開關如：限位開關、行程開關、腳踏開關、旋轉開關、溫度開關、液位開關等；

2.各種按鍵；

3.各種傳感器的輸出，如：環境動力監控中的傳感器：水浸傳感器、火災報警傳感器、玻璃破碎、振動、煙霧和凝結傳感器；

4.繼電器、干簧管的輸出。

2.有源節點的定義：

有源開關，具有有電和無電的兩種狀態；2個接點之間有極性，不能反接。

最常見的有源節點信號是：

把以上的干節點信號，接上電源，再跟電源的另外一極作為輸出，就是有源節點信號。

工業控制上，常用的濕節點的電壓范圍是DC0～30V，比較標準的是DC24V；AC110～220V的輸出也可以是有源節點，盡管這樣做比較少。

3.有源節點和無源節點的比較：

兩線制、三線制、四線制儀表信號

兩線制儀表是沒有接電源的線，即沒有獨立的工作電源，電源需要外部引入。它們的兩根線既要傳輸電源有要傳輸信號。傳輸的信號稱為無源信號。

三線制儀表有電源正端線，信號正端線，而電源的負端及信號的負端共用一根線，即三根線。則它們的輸出信號稱為有源信號。

四線制儀表，其中兩根線接電源的正端和負端，另外兩根線是輸出信號的正端和負端。它們的輸出信號稱為有源信號。
