減壓閥、安全閥、穩壓閥、泄壓閥的區別與不同
2021/7/26 10:05:13??????點擊：
減壓閥、安全閥、穩壓閥、泄壓閥的區別與不同
減壓閥、安全閥、穩壓閥、泄壓閥都屬于壓力控制閥門，主要區別在于其使用的功能上。
減壓閥是將壓力高的介質降為壓力低的介質的設備，該閥的特點，是在進口壓力不斷變化的情況下，保持出口壓力和溫度值在一定的范圍內。

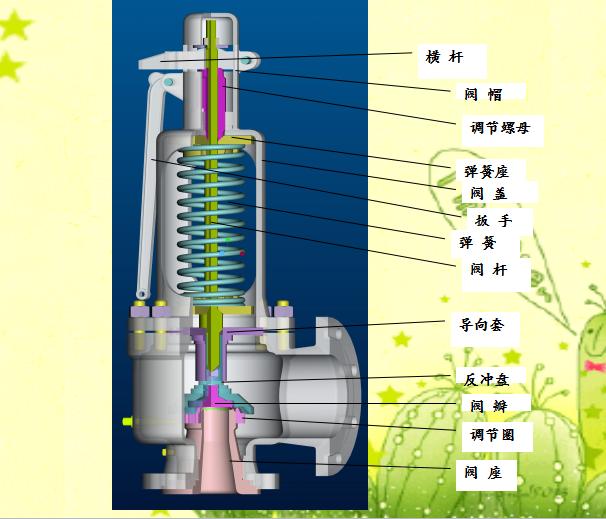

安全閥用以防止鍋爐、壓力容器等設備或管道因超壓而發生損壞的閥門。當壓力略高于正常工作壓力時，安全閥自動開啟，使壓力下降。當壓力略低于正常工作壓力時，安全閥自動關閉，停止排放流體并保持密封。

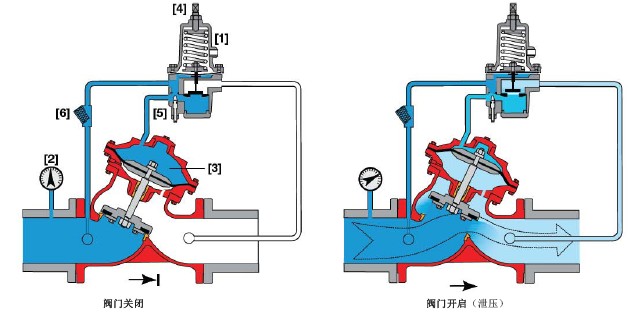

泄壓閥主要是用在壓力過大的場合，當壓力大于設定值時閥內片被頂開及時釋放壓力，壓力減小后恢復到原來的位置，和安全閥區別不大，泄壓閥多指用于液體的，安全閥多指用于氣體，蒸汽的。
穩壓閥是將一個區域內的介質保持在一定的壓力范圍的設備。
穩壓閥和減壓閥的區別
減壓閥：無論進口壓力如何變化，都把出口壓力減到額定值，起到減壓作用。（一個是把壓穩定在應有的狀態）；像德國沃德WODE的減壓閥都帶有穩壓功能的。也就是常說的可減動壓和靜壓。
穩壓閥：無論下游壓力和需求量如何變化，都維持一個恒定的上游壓力。（一個是把壓從高處降到應有的狀態）
安全閥及減壓閥是兩種閥門類型，是專用閥門。其中，安全閥屬于安全泄發裝置，是專用閥門，只在工作壓力超過允許范圍時動作，對系統起到保護作用。減壓閥屬于工藝閥門，可使高壓物流減壓，以滿足后系統對壓力的要求，其工作過程是連續的。
· 減壓閥設計標準表 ·
標準代號 | 標準名稱 |
JIS B3372-1982 | 壓縮空氣用減壓閥 |
JIS B8410-1990 | 水道用減壓閥 |
GB/T 10868-1989 | 電站減溫減壓閥技術條件 |
GB/T 12244-1989 | 減壓閥一般條件 |
GB/T 12245-1989 | 減壓閥西能試驗方法 |
GT/T 12246-1989 | 先導式減壓閥 |
GB/T 3656-1994 | 水減壓閥 |
GB/T 3656-1994 | 船用空氣減壓閥 |
ASTM F1370-1992 | 船用給水系統減壓閥 |
JB/T 53265-1994 | 先導式減壓閥產品質量分等 |
AWWA C511-1992 | 減壓防回流閥門組件 |
· 減壓閥工作原理 ·
序號 | 名稱 | 工作原理 |
1 | 直接作用薄膜式減壓閥 | 出口側壓力增加，薄膜向上運動，閥開度減小，流速增加，壓降則該拿大，閥后壓力減小，出口側壓下降。薄膜向下運動，閥開度增大，流速減小，壓降減少，閥后壓增大。閥后的出口壓力始終保持由整定調節螺釘整定的恒壓。 |
2 | 直接作用波紋管式減壓閥 | 出口側壓力增加，波紋管向上運動，閥開度減小，流速增加，壓降則該拿大，閥后壓力減小，出口側壓下降。波紋管向下運動，閥開度增大，流速減小，壓降減少，閥后壓增大。閥后的出口壓力始終保持由整定調節螺釘整定的恒壓。 |
3 | 先導活塞式減壓閥 | 擰動調節螺釘，頂開導閥閥瓣，介質從進口側進入活塞上方，由于活塞面積大于主閥瓣面積，推動活塞向下移動，使主閥打開，有閥后壓力平衡調節彈簧的壓力改變導閥的開度，從而改變活塞上方的壓力，控制主閥瓣的開度，使閥后的壓力保持恒定。 |
4 | 先導薄膜式減壓閥 | 工作原理同上。薄膜上腔的壓力由旁路調節閥控制。 |

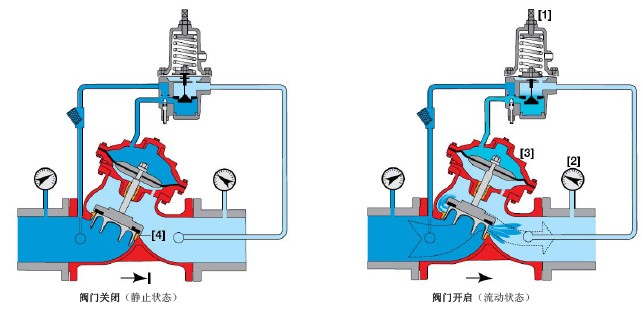

5 | 先導薄膜式減壓閥 | 當調節彈簧處于自由狀態時，主閥和導閥都是關閉的。順時針轉動手輪時，導閥膜片向下頂開導閥，介質經過導閥流至主膜片上方，從而推動主閥，使主閥開啟，介質流向出口，同時進入導閥膜片的下方，出口壓力上升至與所調彈簧力保持平衡。如出口壓力增高，導閥膜片則向上移動，導閥開度減小。同時進入主膜片下方介質流量減小，壓力下降，出口壓力降低達到新的平衡，反之亦然。 |
6 | 組合式減壓閥 | 減壓閥由主閥，導閥、截止閥組成。當調節彈簧處于自由狀態時，主閥和導閥呈關閉狀態。擰動調節螺釘，由介質推開導閥，同時進入主閥橡膠薄膜腔室與調節彈簧的壓力保持平衡，進入主閥橡膠薄膜腔室，使橡膠膜片向上，主閥打開，介質流向出口（此時截止閥打開，保持腔室一定的壓力），出口介質再反饋至橡膠薄膜上方腔室和導閥下方腔室。當出口壓力增高時，導閥的膜片上移，導閥開度減少，使腔室的介質壓力下降，同時腔室壓力下降，主閥橡膠薄膜下移，主閥的開度減小，出口壓力下降，達到新的平衡；反之亦然。 |
7 | 杠桿式減壓閥 | 這時通過杠桿上的重錘平衡壓力的減壓閥。其動作原理：當杠桿處于自由狀態時，雙閥座的閥瓣和閥座處于關閉狀態。在進口壓力作用下，向上推開閥瓣，出口端形成壓力，通過杠桿上的平衡重錘，調整重要傳達到所需出口壓力。當出口壓力超過給定壓力時，由于介質壓力作用于上閥座上的力比作用于下閥座上的力大，形成一定壓差，使閥瓣向下移動，減小節流面積，出口壓力亦隨之下降，達到新的平衡；反之亦然。 |
8 | 先導波紋管式減壓閥 | 結構原理同先導活塞式減壓閥。 |
德國沃德WODE作為減壓閥、安全閥、泄壓閥、控制閥國際知名制造商，能為用戶提供專業的咨詢、設計、選型、安裝等全套的工業系統自控解決方案。如您對閥門選型或者售后服務有需要更詳細了解可致電沃德閥門及各代理商。
