調節閥的流量特性

　  調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經調節閥的相對流量與它的開度之間關系。以當今國際上廣泛使用的調節閥品牌，德國沃德WODE調節為例，調節閥流量特性主要有直線、等百分比、快開和拋物線四種流量特性。

安裝在實際的控制過程中時，閥門差壓會隨流量的變化而變化。即小流量時配管部分的壓力損失較小，閥門差壓會變大，而流量大時閥門差壓變小。這種有別于固有特性的閥門特性稱為有效的流量特性。

快速啟動特性的內閥為盤狀，主要用于開啟/關閉動作。

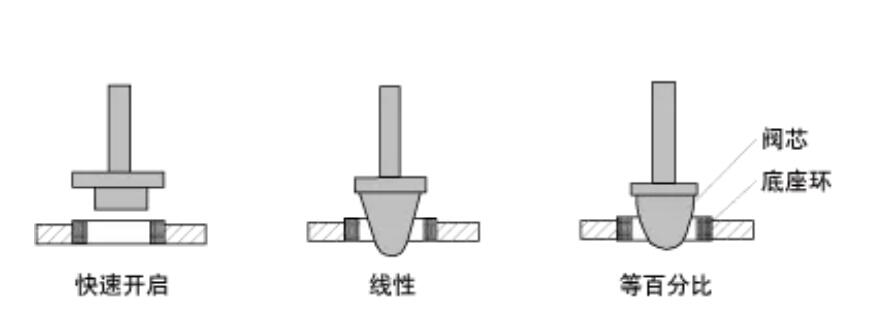

                                                          調節閥閥芯曲面形狀

閥門的流量控制特性由閥門的流量特性和工藝配管、泵等的組合情況決定，根據各控制對象和系統中閥門壓損所占比率在下表中進行選擇。

由于配管的壓力損失是與流量的平方成比例增加，如果閥門本體的特性呈簡單線性變化，流量小時閥門差壓增大，稍微開啟閥門流量就會很大，流量大時閥門壓差減小，流量不能與閥門的開度成正比。為此，加入配管和泵的特性，實現與流量大小無關，僅與閥門開度成比例變化的流量控制是設計等百分比特性的目的所在。

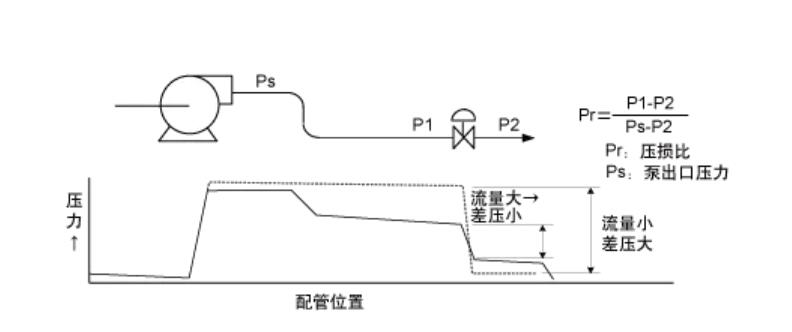

                   配管系統和壓力損失

調節閥的動作

根據驅動裝置與閥體的組合可選擇調節閥動作。

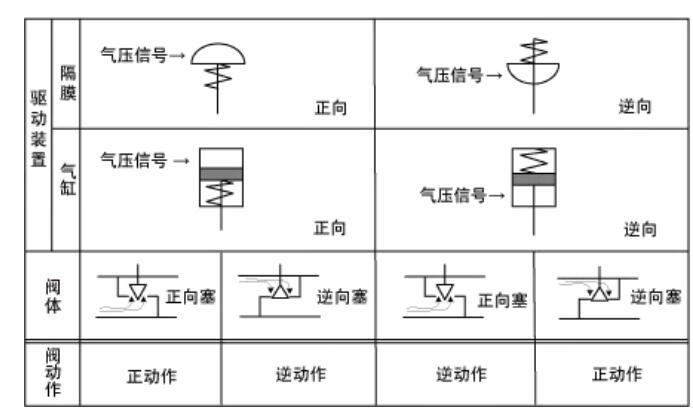

驅動裝置與閥體的組合以及閥動作(單座閥的示例)

閥動作包括正動作、逆動作、保持型動作3種方式。隔膜式和氣缸式等氣動式驅動的正動作方式是通過氣壓信號的增加使閥門關閉的方法，又稱為“AIR

 TO CLOSE”。逆動作方式是通過氣壓信號增加使閥門開啟的方法，又稱為“AIR TO OPEN”或“AIRLESS TO

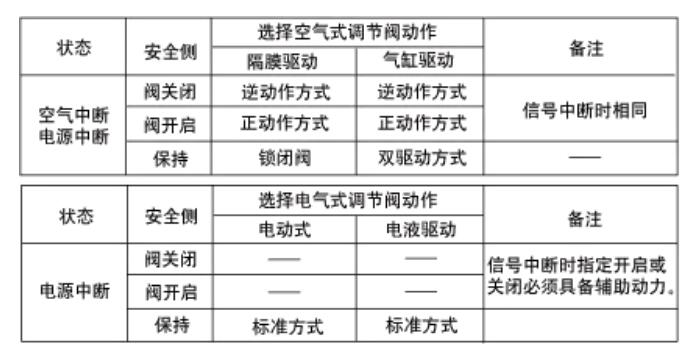

CLOSE”。電操作信號可通過定位器轉換為氣壓信號。操作信號中止或空氣源中斷及停電時，請考慮程序的安全性、合理性選擇閥門關閉或開啟。

例如，在水與酸混合的程序中通過閥控制酸量時，若在電信號線斷線或空氣信號配管泄漏、空氣源中斷以及停電時，關閉酸控制閥是安全及合理的做法，應采用逆動作閥。
