動態平衡閥和靜態平衡閥的結構原理區別

平衡閥是一種特殊功能的閥門，有定量的測量功能和調節功能，系統調試時，調試人員通過與專用智能儀表人機對話，對平衡閥進行調整，即可實現系統的水力平衡。

以沃德WODE閥門品牌的平衡閥為例：可分為三種類型：靜態平衡閥、動態平衡閥及壓差無關型平衡閥。靜態平衡閥亦稱平衡閥、手動平衡閥、數字鎖定平衡閥、雙位調節閥等，它是通過改變閥芯與閥座的間隙（開度），調整閥門的Kv（閥門流通能力）來改變流經閥門的流動阻力以達到調節流量的目的，其作用對象是系統的阻力，消除系統中阻力不平衡的現象，從而能夠將新的水量按照設計計算的比例平衡分配動態平衡閥分為流量（流量動態控制閥）和壓差（自力式壓差控制閥）控制兩種，根據實際需求選用。

動態平衡閥用于解決各臺末端因溫控閥門頻繁動作而引起的支路壓差平衡問題。其和靜態區別在于：靜態平衡閥（也叫數字鎖定平衡閥）需要通過專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，但是每次改動都需要通過儀表對閥進行再鎖定，動態的是自力的不用這么麻煩的，依靠管網中被調介質自身的壓力變化進行自動恒定流量，靜態的在工程造價上要略微便宜些。

　　動態平衡閥的工作原理：通過改變平衡閥的閥芯的過流面積來適應閥門前后的變化，從而達到控制流量的目的。

　　動態平衡閥可安裝在供水管上，也可安裝在回水管上。當系統流體工作壓力超過散熱器允許工作壓力時，為安全起見，動態平衡閥宜安裝在供水管上。

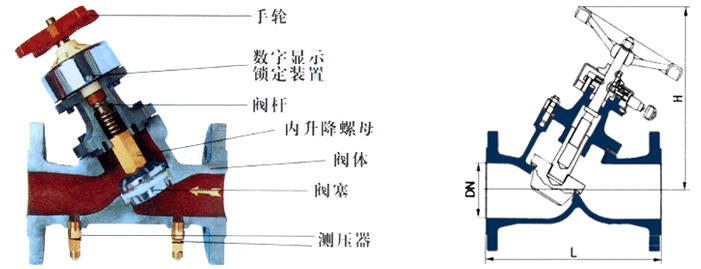

　　靜態平衡閥亦稱平衡閥、手動平衡閥、數字鎖定平衡閥、雙位調節閥等，用于解決管路設計中存在的支路壓差平衡問題。

　　靜態平衡閥的工作原理是：通過改變閥芯與閥座的間隙（開度），來改變流經閥門的流動阻力以達到調節流量的目的，其作用對象是系統的阻力，能夠將新的水量按照設計計算的比例平衡分配，各支路同時按比例增減，仍然滿足當前氣候需要下的部份負荷的流量需求，起到熱平衡的作用。

　　靜態平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般要安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。

　　無論靜態平衡閥或動態平衡閥，自身都是阻抗元件，尤其是動態平衡閥，要求系統在選配水泵時必須考慮該平衡閥引起的附加揚程。
