一片式球閥、二片式球閥、三片式球閥的區別

德國沃德WODE的一片式、二片式、及三片式球閥比較常用的是采用螺紋連接的球閥。閥體采用先進的硅溶膠精密鑄造工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）和承插焊（SW），可設置90°開關定位機構，根據需要加鎖以防止誤操作。

區別

一片式球閥，二片式球閥，三片式球閥根本的區別在閥體結構上。

一片式球閥是縮徑的，由一個塞頭將球體固定，流量比較??；

二片式球閥是全通徑的，由兩片閥體夾住球體固定的，維修相對復雜，中間的螺絲松緊度很關鍵，關系到是否漏氣。密封性比較好；

三片式球閥跟二片式球閥類似，也是全通徑的，但球體中間多了一個閥體，再由兩邊帶頸法蘭夾住，承受壓力較好，安裝方便，易拆卸維修和清洗。

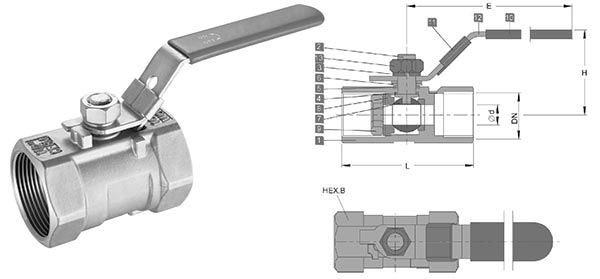

 一片式球閥概述：

一片式不銹鋼球閥屬于手動閥類。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。

一片式球閥技術參數：

1.公稱壓力：1.6-6.4MPa

2.適用穩定范圍：-20～232℃～350℃

3.適用介質：水、油、氣及某些腐蝕性液體（W。O。G）

4.螺紋類型：G、NPT、BSPT、BSP、DI259/2999

硅溶膠鑄造不銹鋼閥體、閥蓋

螺紋類型：NPT、BSPT、BSP、DIN259/2999

一片式內螺紋球閥無法做成高平臺

不能搭配電動、氣動等執行機構

二片式球閥性能規范：

工作壓力：1000PSI PN64   工作溫度：-20～232℃

適用介質：水、油、氣體或其他腐蝕性液體

螺紋標準： NPT, BSPT, BSP, DIN259/2999

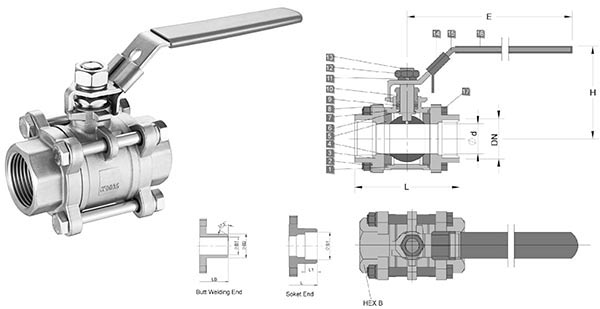

三片式球閥特點

三片式球閥是一種比較新型的球閥類別，閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。三片式球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。驅動方式:手動、電動、氣動可設置90°開關定位機構，根據需要加鎖以防止誤操作。

三片式球閥用途

三片式球閥適用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質等，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。三片式法蘭球閥產品具有結構緊湊、外形精美、智能控制、使用方便等諸多特點。為手動操作轉角為90°旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修簡單、使用壽命長。一片式球閥通常應用密封要求嚴格場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。
