W3PC-1000型進口三片式對焊球閥
德國沃德WODE三片式對焊球閥適用于PN1.0~6.4MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
三片式對焊球閥工作原理:
一、開啟過程
1、在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。
2、當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3、閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4、直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。
二、關閉過程
1、關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2、繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。
3、快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4、手輪轉動的最后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
三片式對焊球閥產品特征:
☆公稱壓力:1.6-6.4MPa
☆適用范圍:-20~150℃;-20~250℃
☆適用介質:水、油、氣及某些腐蝕性液體(W、O、G)
☆螺紋類型:G、NPT、BSPT、BSP、DI259/2999
三片式對焊球閥主要零件材料:
序號NO.
零件名稱
材質
不銹鋼
碳鋼
1
閥體
不銹鋼CF8、CF8M
碳鋼WCB
2
密封圈
聚四氟乙烯PTFE
3
閥蓋
不銹鋼CF8M
4
球體
不銹鋼SS304、316
不銹鋼SS304
5
閥桿
不銹鋼SS316
6
螺母
FCD45
7
墊圈
8
手柄套
塑料
9
手柄
10
閥桿螺母
B7
11
12
填料壓蓋螺母
13
填料
14
止推墊圈
15
16
螺栓
B8

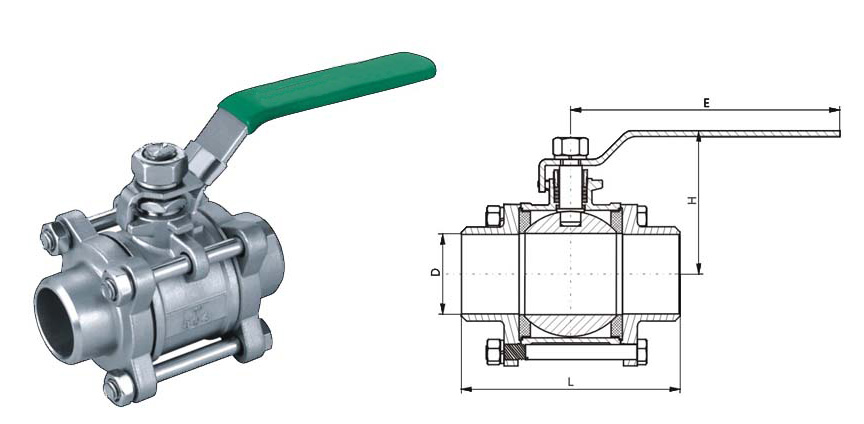

三片式對焊球閥主要連接尺寸:
SIZE
1/4"
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
4"
D
11.6
12.7
20
25
32
38
50
65
80
100
L
68
72
85
90
112
120
145
185
215
270
H
60
64
71
78
86
95
130
148
173
E
165
190
250
280
F
14.1
17.6
21.8
27.5
34.7
43.0
49.0
61.5
77.0
90.0
115.2
P
18
重量WT(g)
400
405
640
890
1160
2195
2940
4865
7000
10700
19350
注:由于網頁版面的原因本文中所有文字、數據、圖片均只適用于參考,該閥的性能參數、結構尺寸參數、價格等詳情請致電沃德各代理商。德國沃德WODE授權一級代理商:北京永德寶閥門有限公司
