進口氣動薄膜三通調節閥
一、進口氣動薄膜三通調節閥 產品概述
德國沃德WODE的進口氣動薄膜三通調節閥，是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。氣動三通調節閥配用電-氣閥門定位器或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，主要應用于控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。
氣動三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，適合不同工礦的使用要求。氣動薄膜三通調節閥閥體具有結構緊湊、重量輕、動作快、壓降損失小、閥容量大、流量特性精度高和維修方便等優點。氣動三通調節閥應用于比例調節或旁路調節，適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。
二、進口氣動薄膜三通調節閥 主要技術參數
公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
閥座直徑(dn)
額定流量系數(KV)
分流閥
6.3
8.5
13
21
34
53
85
135
210
340
535
800
1360
合流閥
-
允許壓差(MPa)
3.5
3.2
2.2
1.4
1.38
0.94
0.61
0.51
0.36
0.2
0.19
0.13
公稱壓力(MPa)
1.6、2.5、4.0、6.4、10.0、16.0、32.0或者ANSI Class150～Class2500
配用執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
額定行程(mm)
16
60
閥蓋形式
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式
螺栓壓緊式
密封填料
V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式
雙導向型套筒式閥芯
流量特性
直線性、等百分比
注：用于氧氣的調節閥德國沃德WODE閥門均選用不銹鋼材質，并脫脂去油處理。
三、進口氣動薄膜三通調節閥 執行器技術參數
配置執行器類別
ZHA/B多彈簧簿膜執行機構
執行器型號
有效面積(cm2)
350
560
900
1400
行程(mm)
10、16
24
40、60
彈簧范圍(KPa)
20～100（標準）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力
140～400KPa
氣源接口
RC1/4"
環境溫度
-30～+70℃
可配附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

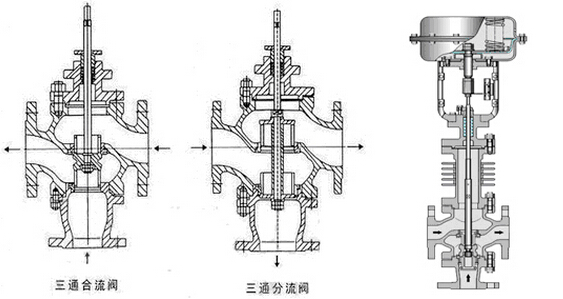

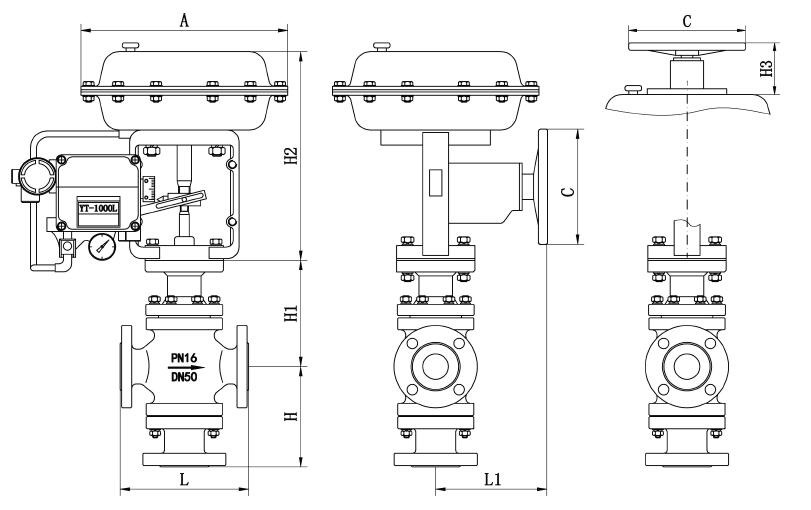

四、進口氣動薄膜三通調節閥 結構圖
注：由于網站版面的原因，具體外形尺寸請致電沃德各代理商。
如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！如果您有需要咨詢更詳細的產品信息；迎聯系德國沃德WODE授權一級代理商：北京永德寶閥門有限公司
